다음 트러스 1개분의 철골량을 산출하시오.
(단, L-65×65×6＝5.91kg/m, L-50×50×6＝4.43kg/m, PL-6＝47.1kg/m²)


그림을 보면 트러스의 반쪽만 그려져 있기 때문에 주의해야 합니다. 그리고 한 쌍의 트러스에 앵글이 두 개씩 들어가는 것으로 표기되어 있으므로 주의해야 합니다.
수직재인 왕대공의 길이는 도면에 명기된 기울기 10 : 5.7(수평:수직)을 이용하여 구할 수 있습니다.
따라서 6.65 : x = 10 : 5.7이므로 x = 6.65×(5.7/10)= 3.79이 됩니다.

상현재(L-65×65×6) = 7.65×2×2×5.91㎏/m = 180.846㎏
하현재(L-65×65×6) = (6.5+0.15)×2×2×5.91㎏/m = 157.206㎏
수직왕대공(L-65×65×6) = 3.79×2×5.91㎏/m = 44.798㎏
수직재(L-50×50×6) = (1.2+2.45)×2×2×4.43㎏/m = 64.678㎏
경사재(L-50×50×6) = (2.3+3.1)×2×2×4.43㎏/m = 95.688㎏

합계 = 543.22㎏



플레이트는 실제 면적에 가까운 최대 크기 사각형의 면적으로 산출합니다.



Gusset PL(9) = {(0.3×0.4)+(0.35×0.35)+(0.4×0.4)+(0.3×0.3)+(0.5×0.4)}×2+(0.7×0.5)+(0.4×0.4)=1.895m²

1.895m²×7.1㎏/m² = 89.25㎏

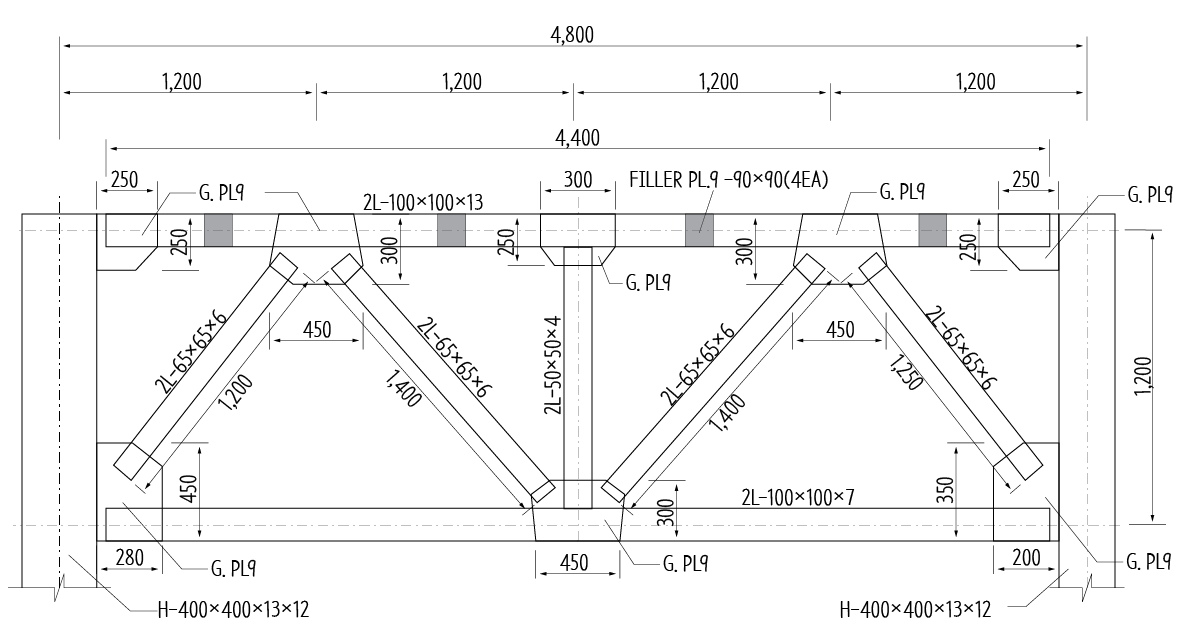

다음 도면을 보고 각 재료량을 산출하시오. (단, 기둥은 고려하지 않고 평행 트러스 보만 계산할 것)
단, L-50×50×4 : 3.06kg/m, L-65×65×6 : 5.9kg/m, L-100×100×7 : 10.7kg/m, L-100×100×13 : 19.1kg/m, PL 9mm : 70.56kg/m²




상현재(L-100×100×13) = 4.4×2×19.1kg/m = 168.08㎏
하현재(L-100×100×7) = 4.4×2×10.7kg/m = 94.16㎏
경사재(L-65×65×6) = (1.2+1.4+1.4+1.25)×2×5.9kg/m = 61.95㎏
수직재(L-50×50×4) = (1.2-0.05×2)×2×3.06kg/m = 6.732㎏

합계 = 330.92㎏



플레이트는 필러 플레이트를 누락하지 않고 산출합니다.



Gusset PL(9) = (0.25×0.25)+(0.45×0.3)+(0.3×0.25)+(0.45×0.3)+(0.25×0.25)+(0.28×0.45)+(0.45×0.3)+(0.2×0.35)=0.801m², 0.801m²×70.56kg/m² = 56.519㎏

Filler PL(9) = 0.09×0.09×4=0.0324m², 0.0324m²×70.56kg/m² = 2.286㎏



합계 = 58.80㎏
