강구조(철골) 수량 산출 - 용접

용접[m]

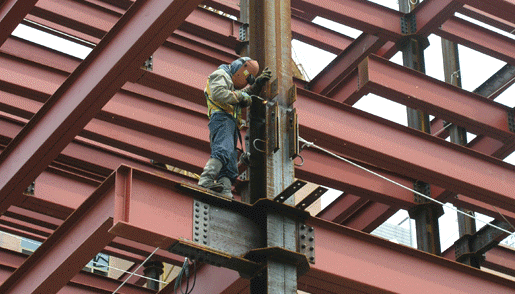

강구조에서는 부재를 접합하기 위해 용접을 하거나 볼트를 사용합니다. 강구조 기둥에서는 용접 접합을 많이 사용합니다.

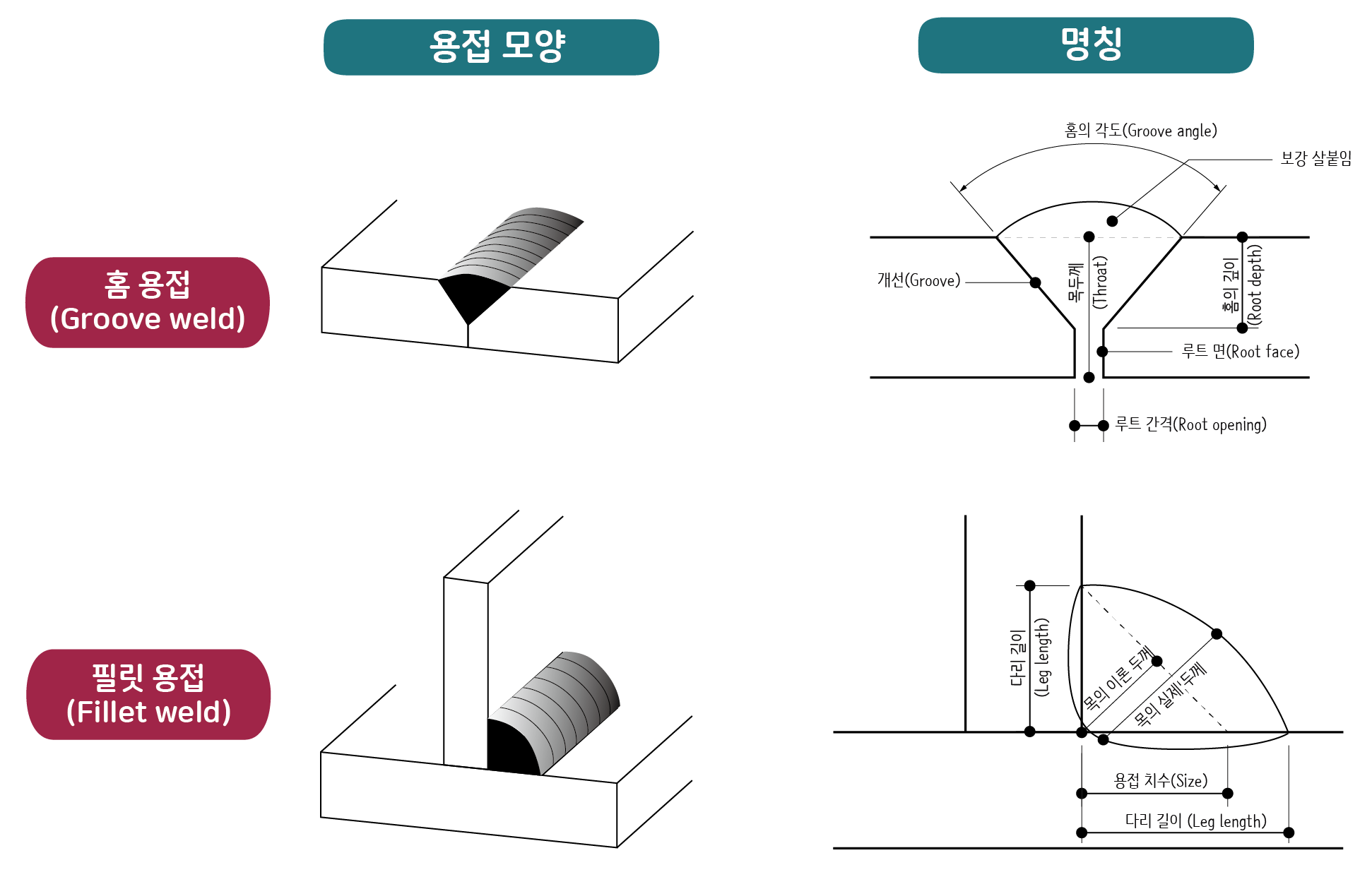

용접은 홈(Groove)용접(L형, V형, K형, X형)과 필릿(Fillet)용접으로 구분합니다.

▶ 용접의 종류

▶ 용접기호와 도면 표기



용접은 용접방법이나 모재의 두께 등에 따라 종류가 다양합니다. 따라서 용접 단면의 종류별로 구분해서 산출한 후 표준용접 크기로 통일할 필요가 있습니다. 표준품셈에서는 필릿 용접 6mm를 표준으로 환산합니다.

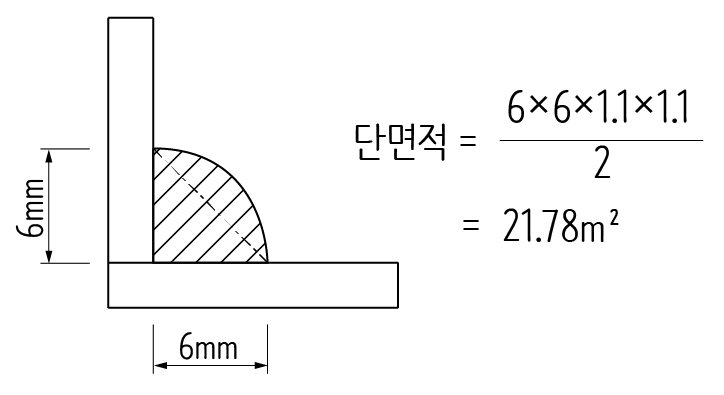

각각의 용접을 필릿 용접 6mm로 환산하기 위해서는 용접 종류별로 환산계수를 적용합니다. 이 환산계수는 각 용접부분의 단면적을 모살용접 6mm의 단면적(21.78m²)으로 나눈 값입니다.

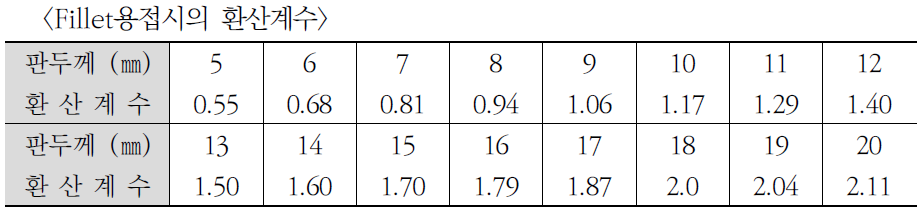

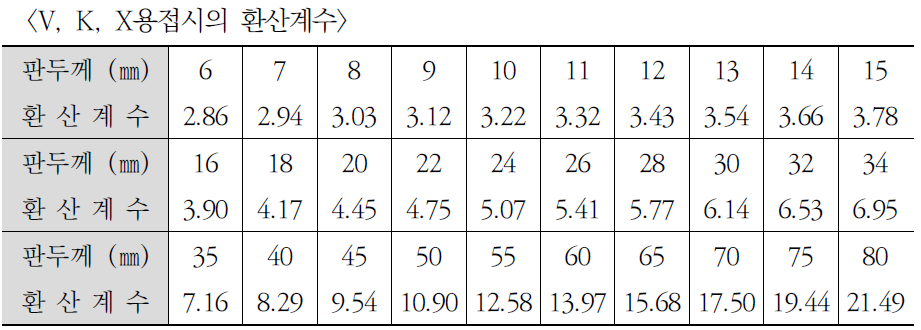

표준품셈에서 제시하는 환산계수는 다음과 같습니다.

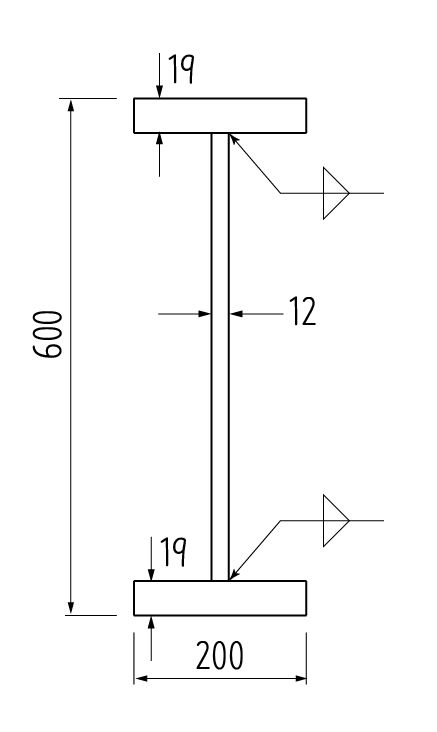

예를 들어 다음과 같은 조립형강(Built-up) 부재를 10m 제작한다고 하면 용접 수량은 다음과 같이 산출할 수 있습니다.



판두께 12mm인 필릿용접 용접을 위아래 모두 10m씩 해야 하므로

용접길이는 = 10×2(양쪽)×2(위아래) = 40m



환산계수는 <필릿용접 시의 환산계수> 표에서 찾아보면 1.40입니다. 따라서

용접수량 = 40×1.40 = 56m입니다.
