건축기사 기출문제 - 철근콘크리트



■ 철근콘크리트 수량 산출 기본



(철근콘크리트 수량 2022년 4회 실기)

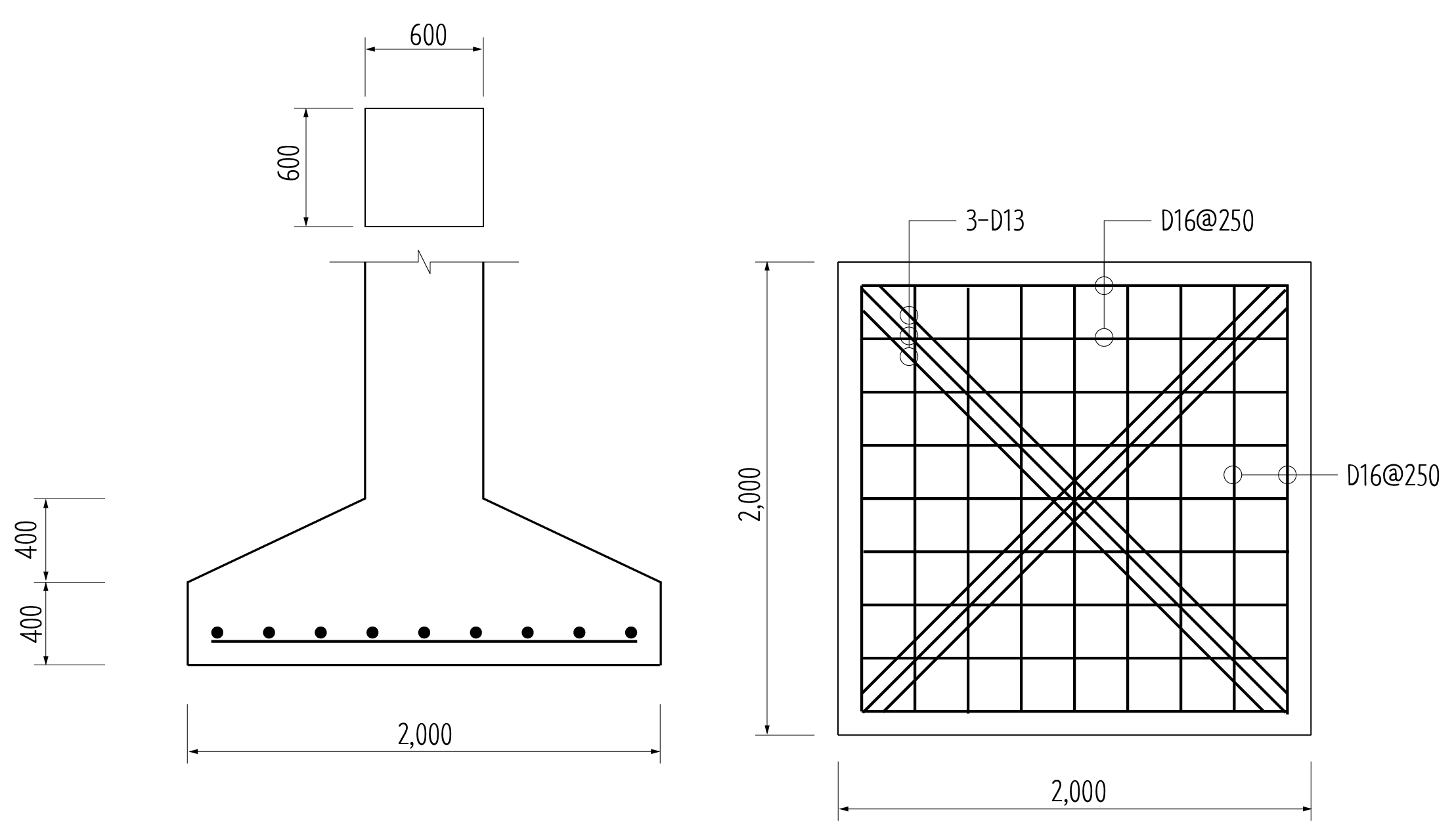

다음 철근콘크리트 기초 도면을 보고, 거푸집(m²), 콘크리트(m³), 철근(kg)의 정미량을 산출하시오. (단, 이형철근 D16의 단위중량은 1.56kg/m, D13의 단위중량은 0.995kg/m)



■ 독립기초 수량 산출



▒ 거푸집 수량(m²)

먼저 경사부위의 각도를 따져봐야 합니다.

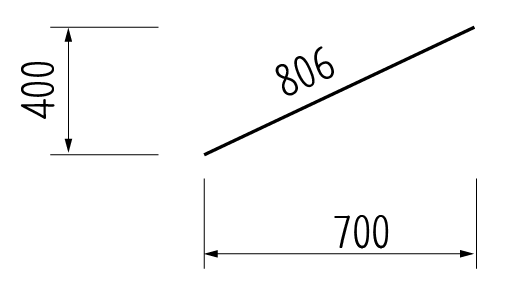

√(0.7² + 0.4²) = 0.806



sinθ = 0.4/0.806 = 0.496 < 0.5

이 사례는 경사각도가 30° 미만이므로 경사면 거푸집을 산출할 필요가 없습니다.

거푸집(m²) = 기초 옆면
(기초 옆면) (2 + 2) × 2 × 0.4 = 3.2 (m²)



▒ 콘크리트 수량(m³)

(기초하부) 2 × 2 × 0.4 = 1.6

(기초경사부) (0.4/6) × ((2 × 2+0.6) × 2+(2 × 0.6+2) × 0.6) = 0.741
(합계) 1.6+0.741 = 2.34 (m³)



▒ 철근 수량(kg)

기초판의 길이가 가로 세로 동일하므로 가로근, 세로근, 경사근으로 나누어서 산출하겠습니다.
철근 수량 = 길이 × 개수 이므로

먼저 철근의 개수를 산출하면,

개수 = (배근구간/간격) 올림+1 = (2/0.25)올림 +1  = 8 + 1 = 9(개)

그림에서도 9개로 그려져 있습니다.
가로근(D16) 2 × 9개 = 18m
세로근(D16) 2 × 9개 = 18m
경사근(D16) √(2² + 2²) × 6개 =(2 × √2 ) × 6개 = 16.97m



따라서
기초 경사근 (D13) 16.97 × 0.995 = 16.89kg
기초 주근 (D16) (18 + 18) × 1.56 = 56.16kg





(콘크리트 수량 2022년 2회 필기)

다음 도면에 있는 G1 보가 10개 있다고 할 때 G1 보 10개의 콘크리트 수량을 산출하시오. (단, 슬래브와 겹치는 부분은 제외한다.)



해설) 보 콘크리트 수량을 산출할 때는 슬래브 두께를 제외한 체적을 산출합니다.



■ 보 철근콘크리트 수량 산출



콘크리트(m³) = 보 단면적 × 순경간의 길이
= 0.4(폭) × (0.6-0.12)(높이) × 6 = 1.152(m³)

이 보가 10개 있으므로

= 1.152 × 10(개) = 11.52(m³)



(2022년 1회 실기)

다음 철근콘크리트 도면을 보고 C1 기둥과 W1 벽체의 거푸집 수량을 산출하시오. (단, 기둥과 벽체를 분리 타설하는 것으로 가정한다.)





해설) 기둥과 벽체를 분리해서 타설하므로 기둥 거푸집을 산출할 때 벽체 거푸집과 만나는 부분을 공제하지 않습니다.



■ 기둥 철근콘크리트 수량 산출



기둥 거푸집 수량(m²) = 기둥 둘레 길이 × 높이 이므로

                        = (0.4 + 0.4) × 2 × 3(높이) × 4(개수) = 19.2m²

벽체 거푸집 수량(m²) = 벽체 순경간 × 높이 × 2(양쪽)이므로

                        = 7.2 × 3(높이) × 2(양쪽) × 2(개) + 4.2 × 3(높이) × 2(양쪽) × 2(개)= 136.8m²



따라서 19.2 + 136.8 = 156m²
