기둥 철근콘크리트 수량 산출

철근콘크리트 수량 산출은 부재별 리스트를 보고 콘크리트와 거푸집, 철근을 모두 일괄해서 산출한다고 했습니다. 다음 예제를 보고 기둥 수량을 산출해 보겠습니다.





본문의 내용을 유튜브 동영상으로 보실 수 있습니다.

▶ 기둥의 철근콘크리트 수량산출을 유튜브로 보기



콘크리트(m³)와 거푸집(m²)

기둥의 콘크리트와 거푸집은 비교적 수월하게 산출할 수 있습니다. 다만 기둥을 산출할 때 슬래브 부분을 제외하고 산출한다는 점만 주의하면 될 것 같습니다.

기둥의 콘크리트 수량은 슬래브 두께를 제외한 부분의 체적으로 산출합니다. 그래서 일반층 기둥은 바닥 콘크리트의 상부면에서 상층 슬래브 하부면까지의 체적을 산출합니다.

거푸집 면적은 층고에서 슬래브 두께를 제외한 기둥 콘크리트의 표면적으로 산출하면 됩니다. 기둥은 보나 벽체와 만나는 부분이 있지만 접합부 면적이 1m² 이하로 작을 때는 공제하지 않습니다.



거푸집 면적(m2) = (a + b) × 2 × (층고 - 슬래브 두께)

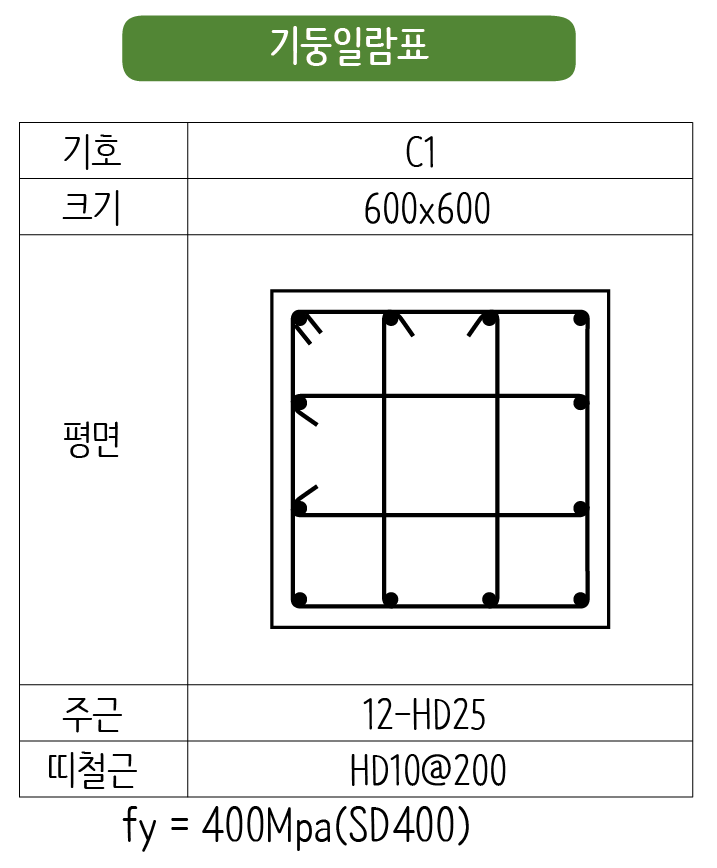

위 일람표만 봐서는 층고와 슬래브 두께를 확인할 수 없습니다. 따라서 구조도면의 단면도 등을 확인해서 수량산출에 필요한 정보를 확인해야 합니다. 이 경우에 층고를 4,000, 슬래브 두께가 150이라고 가정해 보겠습니다.



콘크리트 수량(m³) = 단면적 × (층고 - 슬래브 두께) 이므로

                        = 0.6 × 0.6 × (4 - 0.15) = 1.39m³

거푸집 수량(m²) = 기둥 둘레 길이 × (층고 - 슬래브 두께) 이므로

                        = (0.6 + 0.6) × 2 × (4 - 0.15) = 9.24m²



철근

철근은 항상 종류별로 길이 × 개수를 곱해서 산출합니다. 다만 각 부재별로 철근배근 방법을 숙지할 필요가 있습니다.



▶ 기둥 배근의 기본

▶ 기둥 철근의 이음과 정착 - 다우얼 철근

▶ 기둥의 내진 상세

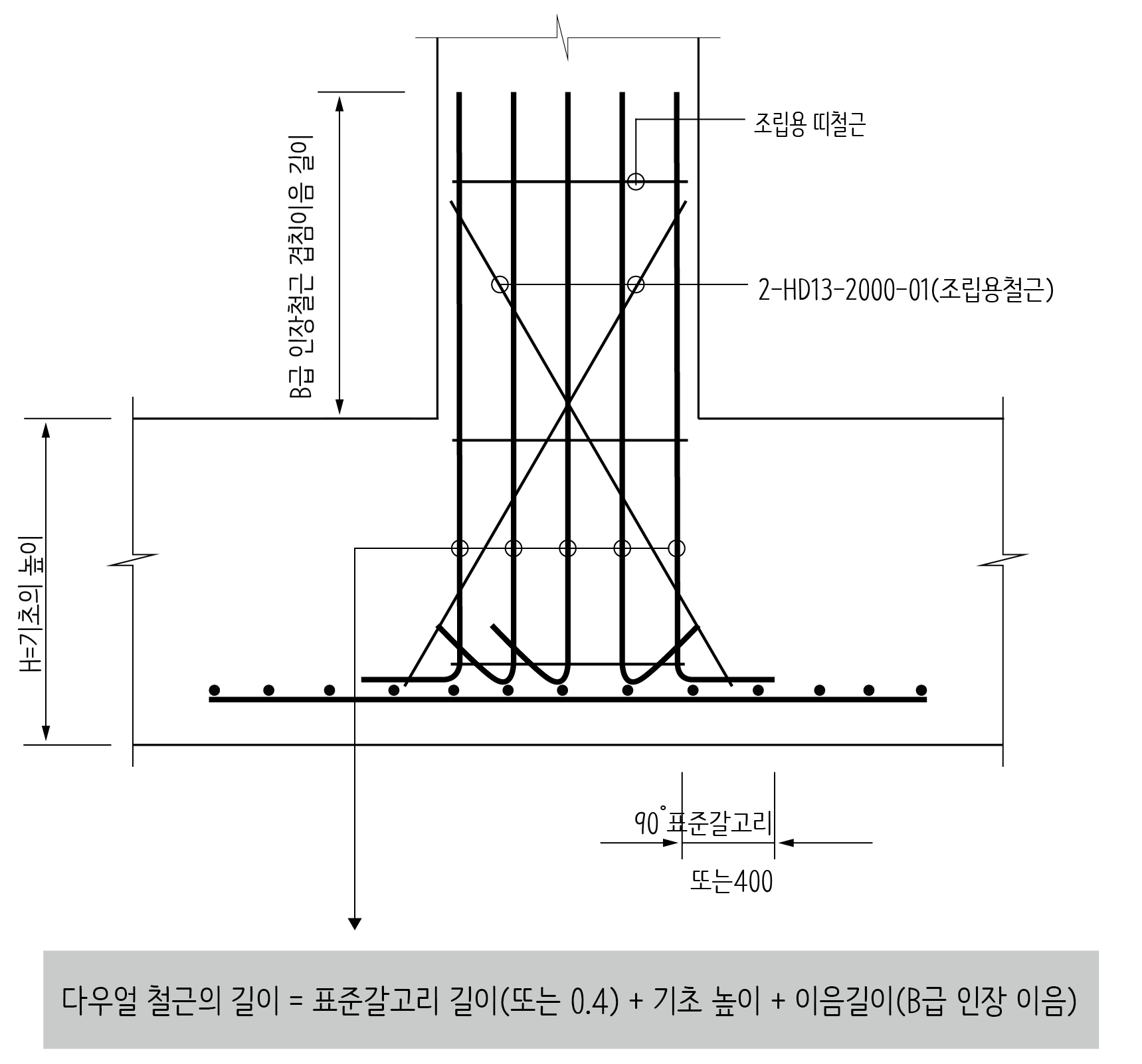

먼저 기초에 매입하는 기둥 즉 다우얼(Dowel) 철근을 살펴보겠습니다. 다우얼 철근은 기둥 주철근을 기초에 정착하기 위해 매입하는 철근입니다. 일반적으로 기둥 주근의 개수에 맞추어 세우기 때문에 길이만 잘 산출하면 됩니다. 다우얼 철근은 정착철근에 해당하기 때문에 표준갈고리와 표준갈고리를 갖는 이형철근의 정착길이만큼 배치하면 됩니다.



▶ 표준갈고리를 만드는 방법

▶ 표준갈고리를 만들었을 때 정착길이를 산정하는 방법





그런데 구조적인 이유보다는 시공적인 이유때문에 길이를 더 길게 해야 하는 경우가 많습니다.

다우얼 철근은 보통 기초 하부근에 고정해서 세우게 됩니다. 따라서 콘크리트를 타설하는 동안 움직이지 않으려면 하부 철근 두 개 이상에 고정해야 만 합니다. 그래서 예전부터 400mm 정도 구부려서 사용해왔습니다.

그리고 최근에는 기초 두께가 두꺼운 경우가 많아서 기초 안에 매입되는 길이도 깊어졌습니다. 정확하게 길이를 산출하려면 피복두께를 감안해야겠지만 계산과정을 단순화하기 위해서 피복두께를 공제하지 않고 기초의 높이를 매입하는 길이로 산정합니다.



기둥 주근의 길이는 층고에 B급 인장 이형철근의 이음길이를 더해서 산출합니다.

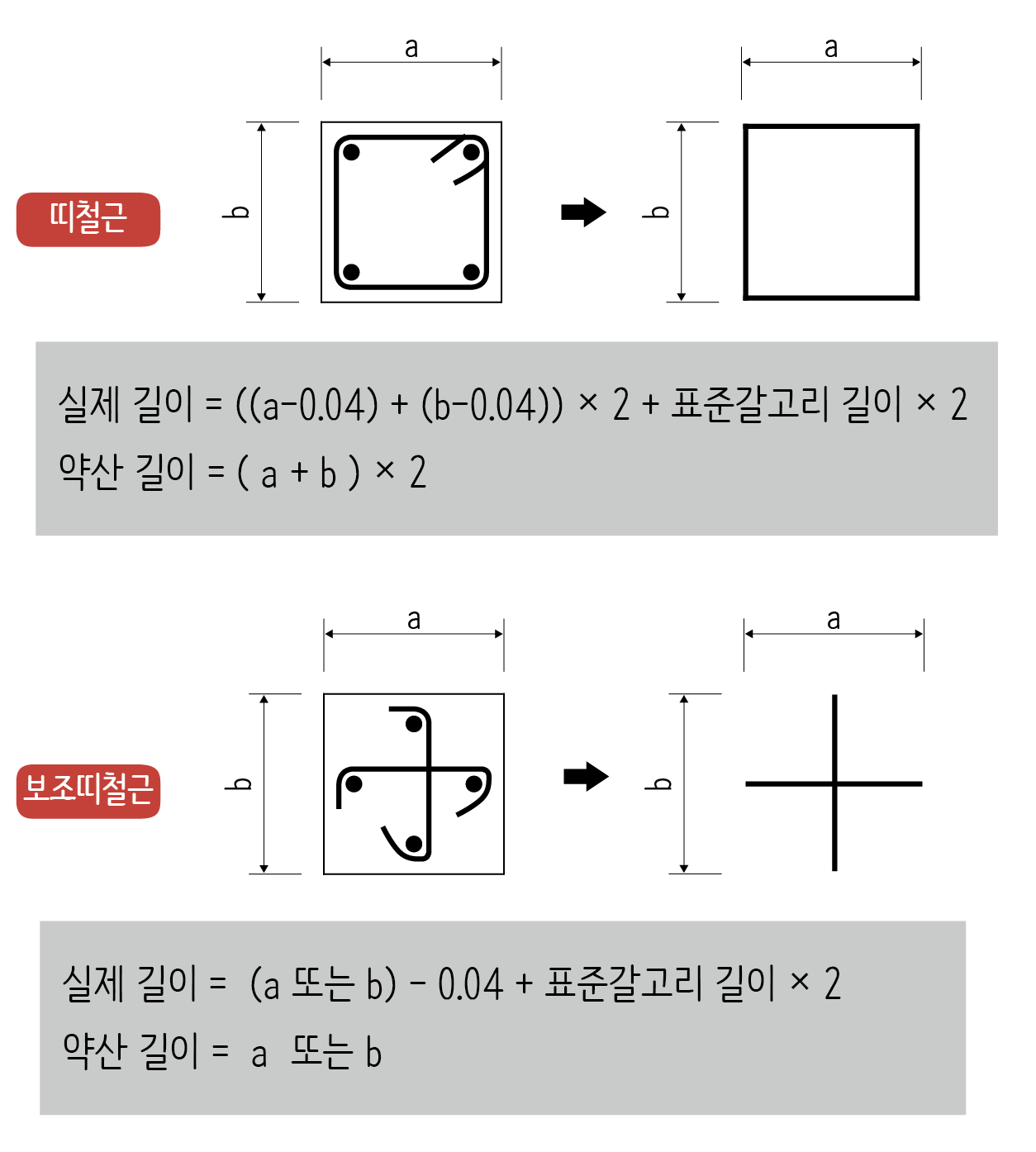

기둥 주근을 감싸는 띠철근의 길이는 보통 약산식으로 산출합니다. 아래 그림에서 보는 것처럼 주근을 감싸는 띠철근의 실제 길이는 피복두께 40mm를 공제한 둘레의 길이과 띠철근의 표준갈고리 길이를 더해서 산출할 수 있습니다. 그런데 이렇게 산출하는 것이 번거롭기 때문에 기둥 둘레의 길이로 띠철근의 길이를 산정합니다. 보조띠철근도 비슷한 방식으로 간단하게 산정합니다.







띠철근의 개수는 층고에서 슬래브 두께를 뺀 내부길이(배근 구간)를 띠철근의 배근 간격으로 나누어서 산출합니다. 소수점 이하는 올림하고 한 개(+1)를 더하는 방식으로 산출합니다. 실제 띠철근의 배근 위치는 약간 복잡합니다. 내부 기둥처럼 기둥 네 면에 모두 보가 있는 경우와 외부 기둥처럼 3면에만 보가 있는 경우를 구별해서 배치해야 합니다. 이렇게 모든 경우를 감안해서 수량 산출하는 것은 복잡하기 때문에 (배근 구간/배근 간격)올림 + 1을 적용해서 산출합니다.

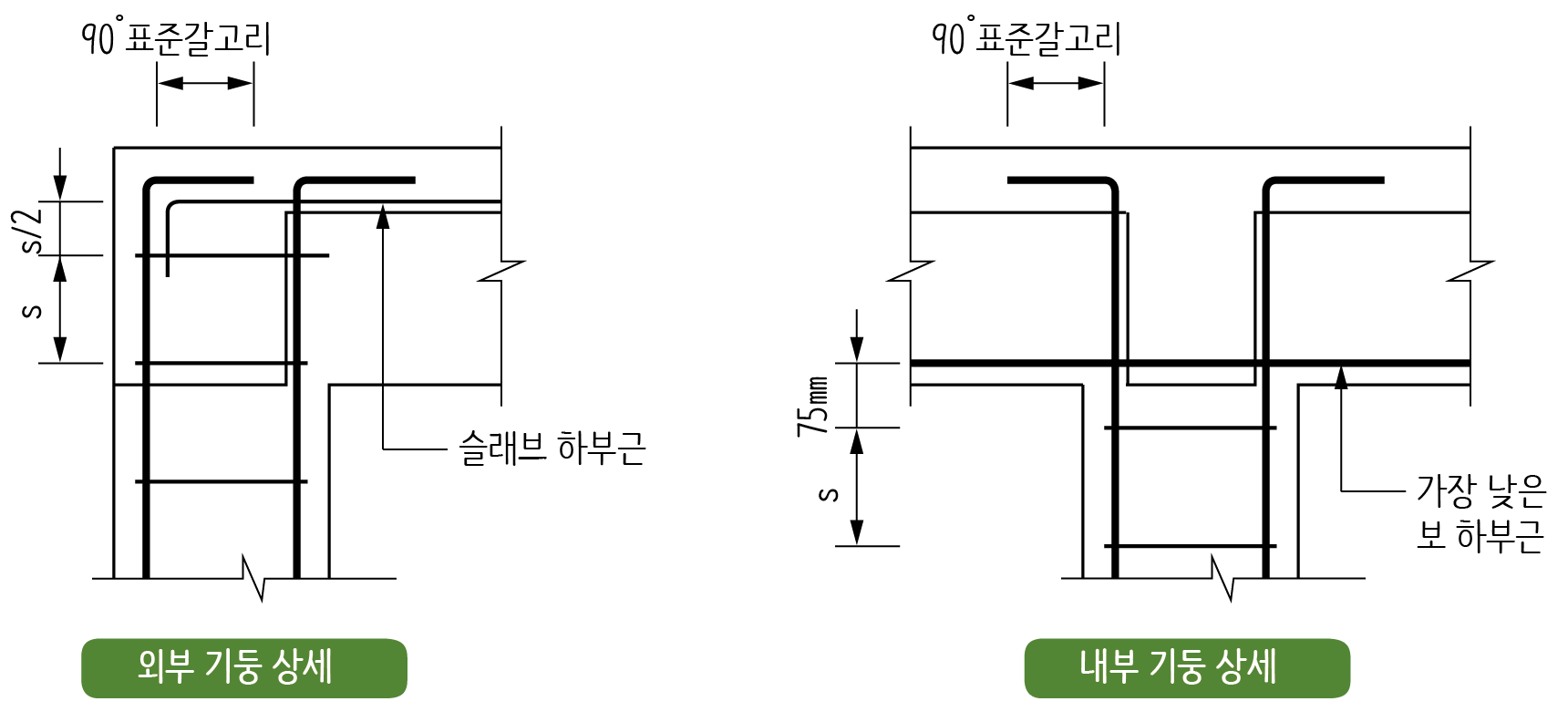

최상층 기둥 주근의 길이를 산정할 때는 90˚ 표준갈고리를 더해서 산출해야 합니다.



위 사례에서 일반층에 있는 기둥의 철근 수량을 산출한다면 어떻게 될까요?



주근(D25) = (층고 + 이음길이) × 개수 이므로
= (4 + 1.51) × 12 = 66.12(m) 여기서 이름길이 1.51은 표에서 찾아야 합니다.



띠철근(D10) = (기둥 둘레의 길이) × 개수로 산출합니다.
개수는 (4 - 0.15)/0.2 = 19.3 이므로 (19.3)올림+1=21개를 적용합니다.
= (0.6 + 0.6)  × 2 × 21 = 50.4(m)

보조띠철근(D10) = (기둥 한변의 길이) * 개수로 산출합니다.
= 0.6  × 4  × 21 = 50.4(m)
D25 : 66.12m  × 5.04(kg/m) = 333.24(kg)
D10 : 100.8m  × 0.56(kg/m) = 56.45(kg)
