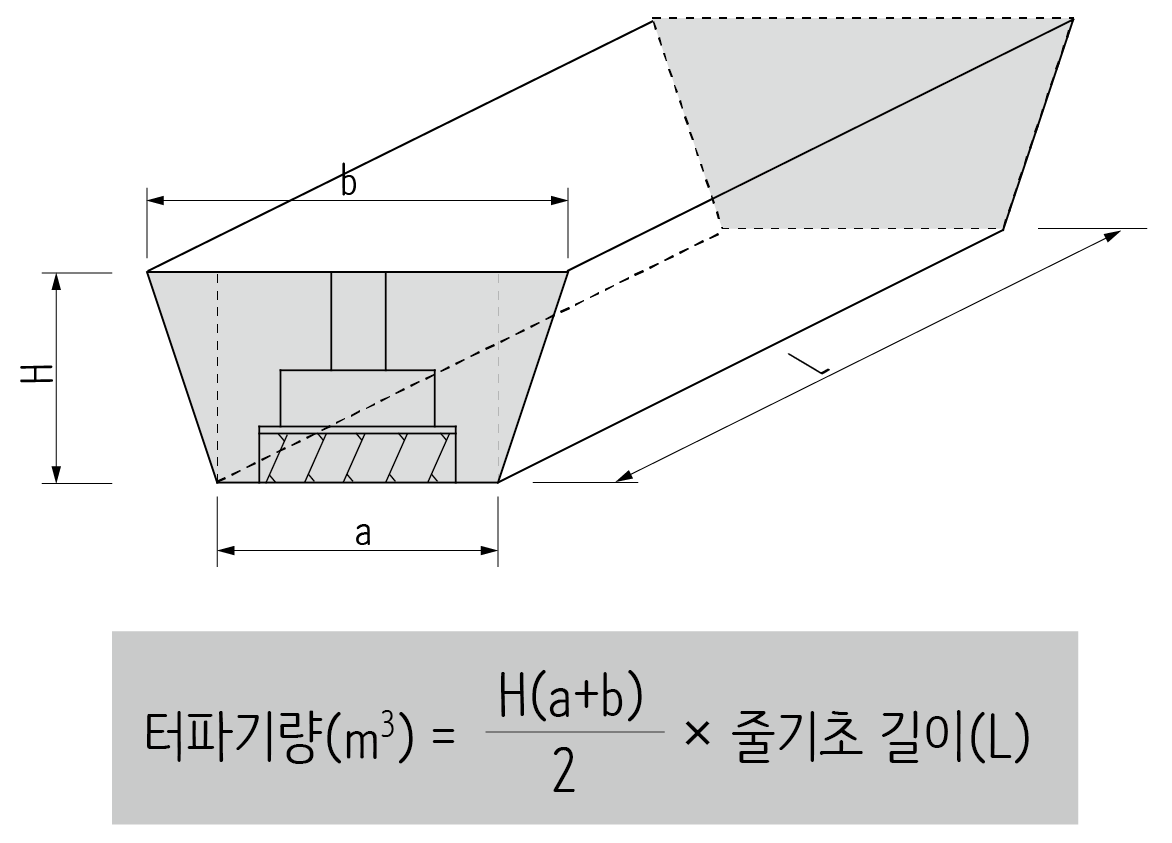

줄기초의 터파기는 줄기초의 단면적에 중심선의 연장길이를 곱해서 산출합니다.



줄기초의 터파기량 산출



작업의 여유폭과 법면의 폭은 독립기초에서 적용했던 원칙을 동일하게 적용합니다.



▶ 토공사 - 독립기초의 터파기량

▶ 체적환산계수(토량환산계수)와 잔토처리량



위의 그림처럼 줄기초를 직선의 형태로 파낸다면 터파기량은 비교적 쉽게 산출할 수 있습니다. 그러나 줄기초는 벽체 구조체를 따라 복잡한 형태로 파야하는 경우가 많습니다. 이 때는 줄기초 길이를 계산할 때 주의해야 합니다. 보통은 줄기초 중심선 길이를 모두 더해서 전체 줄기초 길이를 계산합니다. 그런데 중심선의 길이로 계산하면 내부에 위치하는 줄기초에 겹쳐지는 부위가 발생합니다.

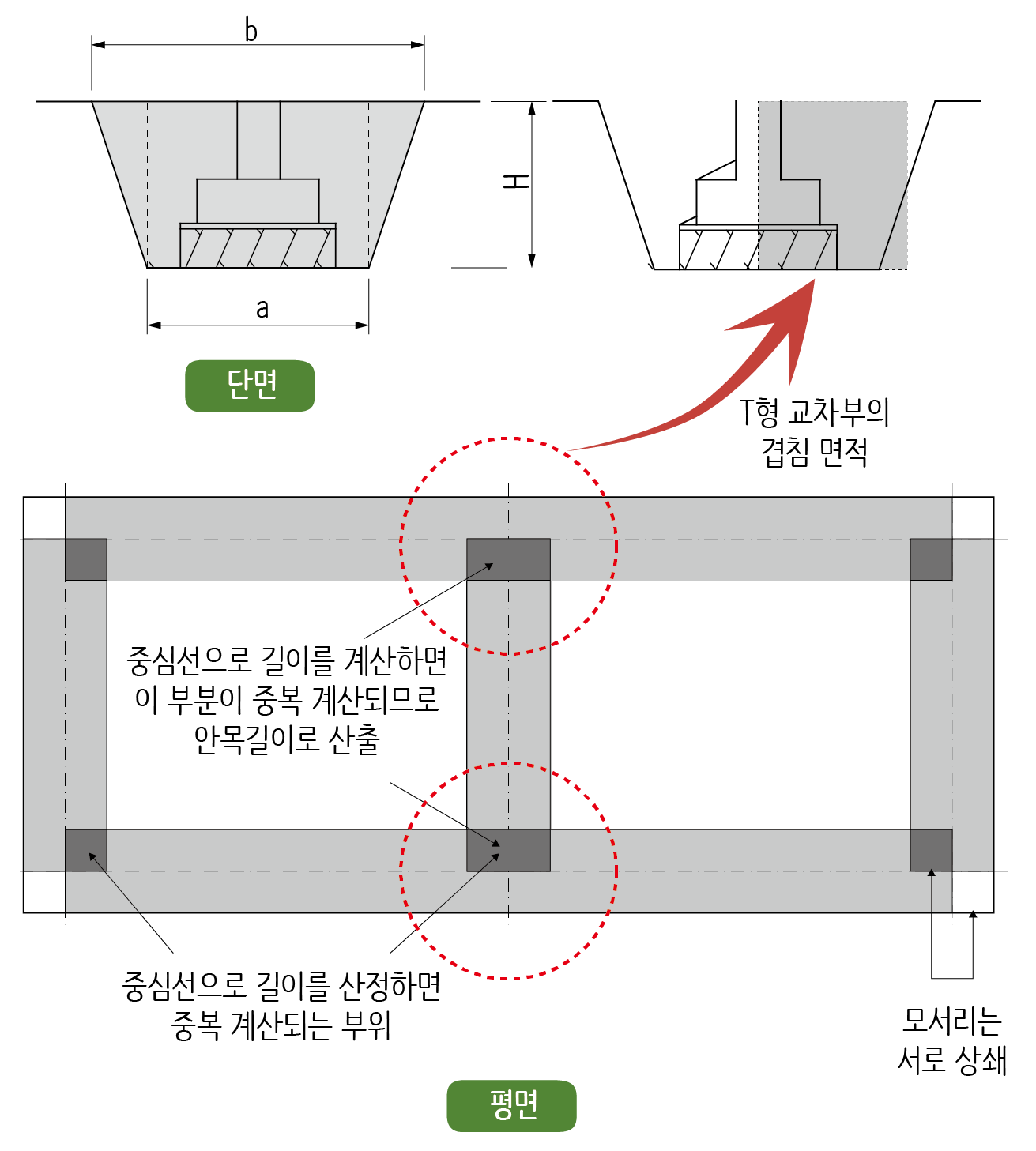

줄기초 길이을 계산할 때는 중심선의 길이로 산정하면 T자형으로 겹쳐지는 부위는 중복 계산하게 된다.

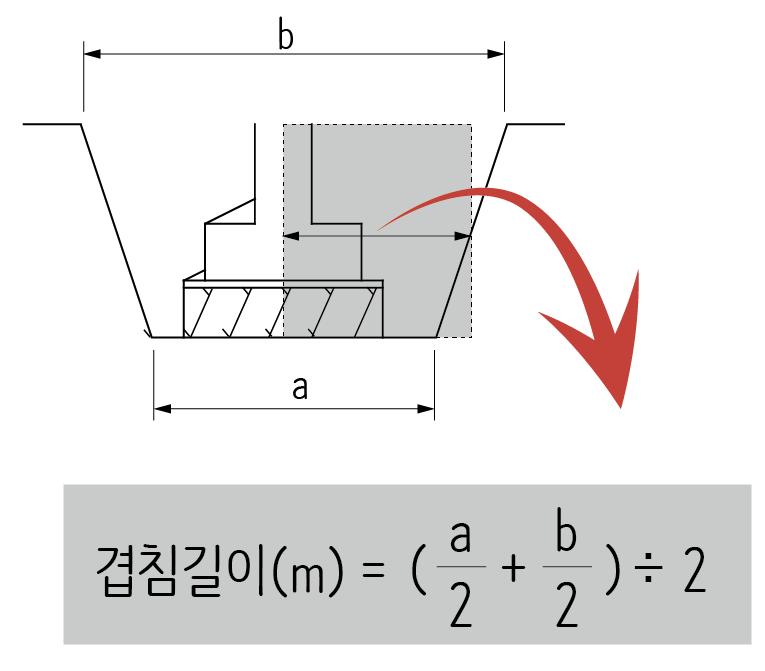

건축물의 외주부를 따라 ㅁ자형으로 둘러싸인 부분은 줄기초 길이를 산정할 때 중심선의 길이로 산정해도 무방합니다. 그렇지만 내부에 있는 줄기초, 즉 다른 줄기초와 T자형으로 만나게 되는 부위는 겹쳐지는 부위가 발생하기 때문에 겹쳐진 부분 만큼의 길이를 공제해야 합니다.  겹침길이는 다음과 같이 계산할 수 있습니다.

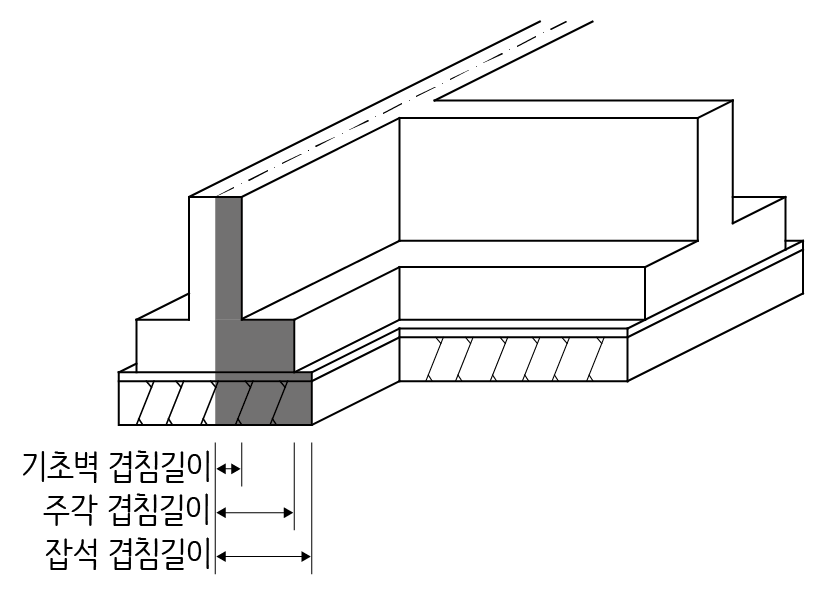

또 되메우기량을 계산할 때도 구조체 각 부분의 연장길이를 계산해야 하는데 이 때에도 T자형으로 만나는 부위는 겹침 길이만큼 공제해야 합니다.
