벽돌쌓기 수량 산출

조적공사는 벽돌이나 블록을 이용해서 내력벽이나 간막이벽을 쌓는 공사를 말합니다. 조적공사에 사용하는 재료에는 벽돌, 블록, ACL 블록 등이 있습니다. 여기서는 벽돌쌓기를 살펴보겠습니다.



본문의 내용은 유튜브로도 시청하실 수 있습니다.

▶ 유튜브로 벽돌쌓기 수량 산출 보기



벽돌을 쌓을 때는 기본적으로 벽돌이 필요하지만, 인방도 쌓아야 하고 쌓기용 모르타르나 치장용 모르타르 등이 필요합니다.  따라서 주재료인 벽돌과 함께 모르타르, 시멘트, 모래 등 부자재의 소요량을 모두 산출해야 합니다.



벽돌의 종류



벽돌은 시멘트 벽돌과 점토벽돌이 주로 사용됩니다. 품셈에서는 시멘트 벽돌이라고 하지만 KS 기준에서는 콘크리트 벽돌이라고 되어 있기 때문에 콘크리트 벽돌이나 시멘트 벽돌이나 같은 벽돌이라고 생각하면 될 것 같습니다.

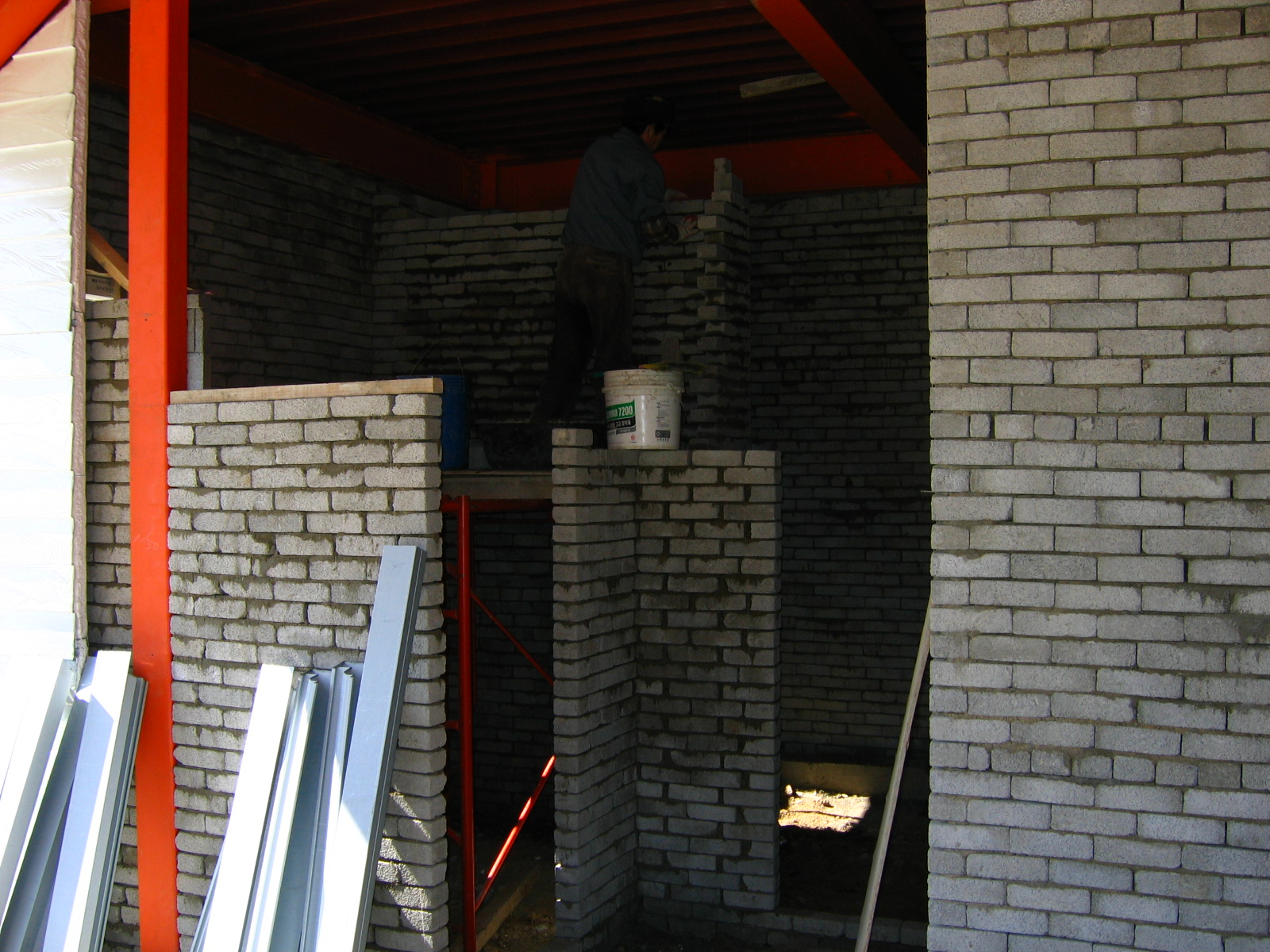

콘크리트 벽돌 내벽 쌓기





콘크리트 벽돌은 투수성이 높고 강도가 약하며 색상이 그다지 좋지 않기 때문에 내부 간막이 벽체로 많이 사용됩니다. 콘크리트 벽돌을 쌓은 후 시멘트 모르타르로 덮어서 벽돌이 보이지 않게 마감하는 것이 일반적입니다.



점토 벽돌은 붉은벽돌, 적벽돌이라고 하는데 점토를 원료로 구워서 제조합니다. 주로 색생도 예쁘고 흡수율이 낮아서 전통적으로 외부 마감용으로 많이 사용해온 벽돌이지요.

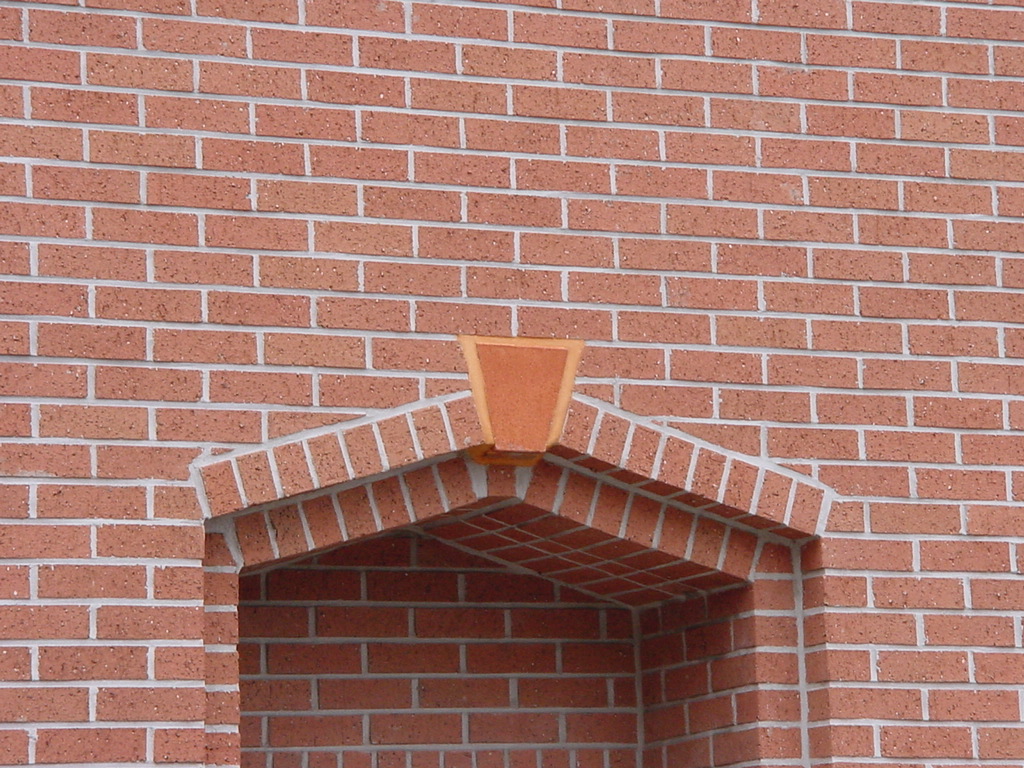

점토벽돌 외부 마감

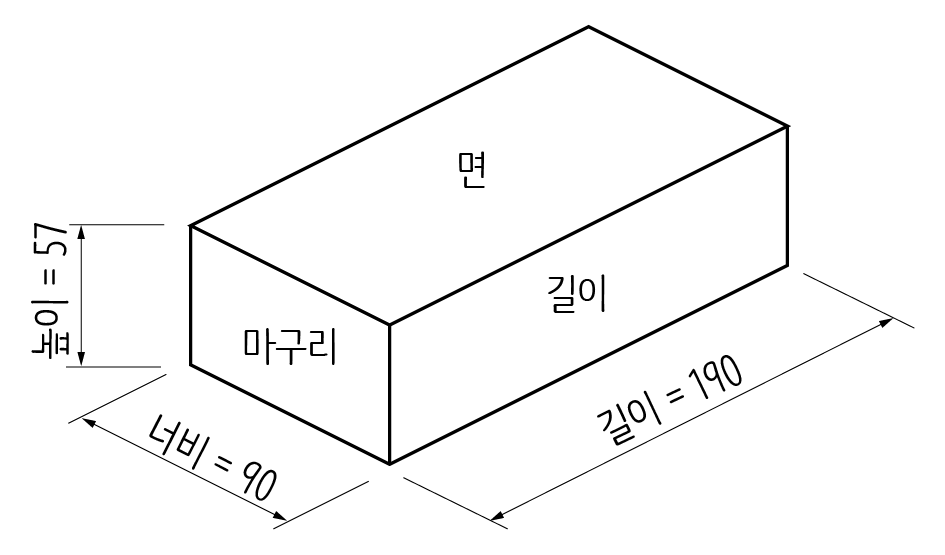

기본적으로 점토 벽돌이나 콘크리트 벽돌이나 크기는 동일(내화벽돌은 크기가 다릅니다)합니다. 적산에서는 수량 산출하는데 벽돌 크기를 이용하기 때문에 표준형 벽돌의 크기를 기억해 두시기 바랍니다.













(1) 벽돌쌓기[매, 천매]

우선 가장 중요한 벽돌의 수량을 계산하려면 쌓기 종류별로 필요한 벽돌의 수량을 알아야 합니다. 이 내용은 별도로 게시하였습니다.





▶ 벽돌 쌓기 종류별 벽돌 매수를 산출하는 방법



표준품셈에서는 이 값을 표로 정리해서 제시하고 있습니다. 이 표는 [매/m²] 를 기준으로 합니다. 즉, 0.5B 쌓기로 벽체를 쌓을 때 1m²을 쌓으려면 벽돌이 75매가 필요하다는 말입니다. 시험에서는 이 표를 보여주지 않기 때문에 기억하고 있어야 합니다. 0.5B 쌓기와 1.0B 쌓기만 기억하면 1.5B 쌓기는 두 값은 더하면 됩니다. 나머지 쌓기는 잘 하지 않기 때문에 기억할 필요가 없습니다.



종류	규격	모서리 쌓기	0.5B 쌓기	1.0B 쌓기	1.5B 쌓기	2.0B 쌓기	2.5B 쌓기	비고
표준형	190×90×57	50	75	149	224	299	373



그래서 가로가 10m 이고 세로가 5m 인 벽면을 1.0B 쌓기로 쌓는다면 벽면의 면적을 계산해서 149매를 곱하면 됩니다.

10 × 5 = 50 × 149 = 7450(매) 입니다. 이것은 어디까지나 정미량입니다. 소요량을 계산하려면 반드시 할증을 곱해서 더해주어야 합니다.



▶ 정미량와 소요량(할증)



콘크리트 벽돌(시멘트 벽돌)의 할증값은 5% 이고, 점토 벽돌(붉은 벽돌)의 할증값은 3%입니다. 꼭 기억해 두셔야 합니다. 따라서 콘크리트 벽돌로 쌓았을 때 소요량을 계산하려면



7450 × 1.05 =  7822.5 ≒ 7823(매)입니다.

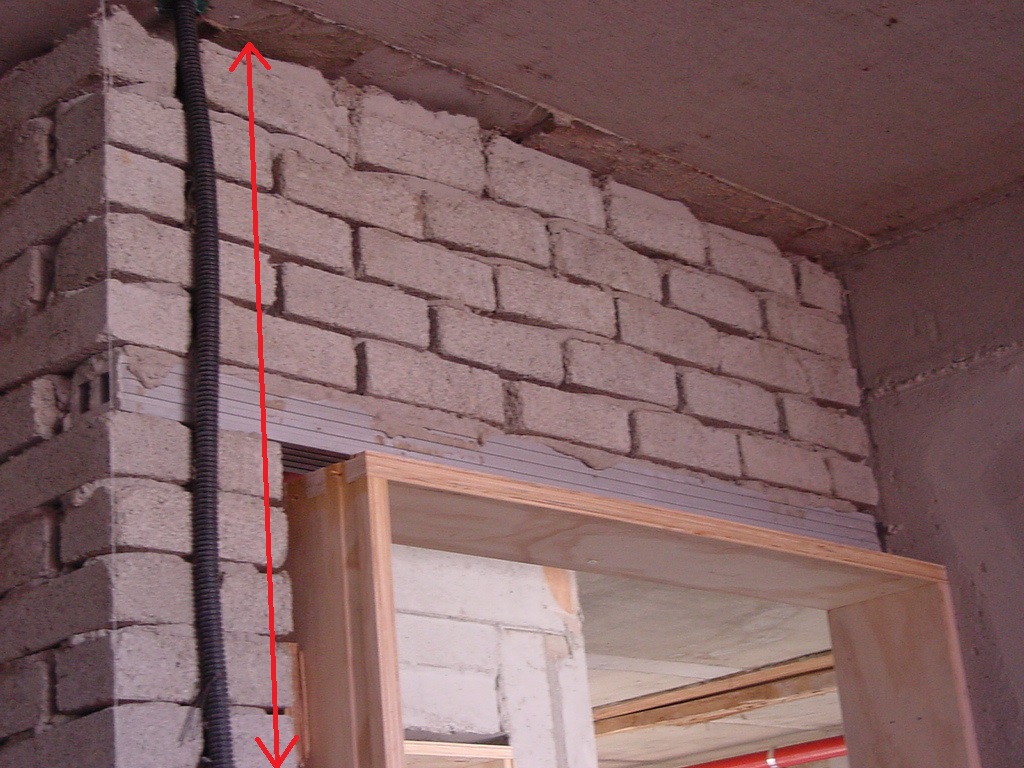

벽돌의 수량을 산출할 때 어려운 점은 없습니다. 다만 도면을 보고 벽돌을 쌓아야 할 벽면의 면적을 잘 계산만 하면 됩니다. 아래 사진을 보면서 면적을 어떻게 산출하는지 기억해 주시기 바랍니다.











벽면의 면적을 계산할 때는 다음을 기준으로 합니다.

∙ 적용 높이 = 층고 – 슬래브 두께

∙ 적용 폭 = 안목치수로 산출

∙ 인방 및 콘크리트 방수턱 부분은 벽돌을 쌓지는 않지만 공제하지 않습니다. 그렇지만 인방은 별도로 산출해야 합니다.



(2) 인방[m]

인방은 별도로 제작하거나 구입해야 하기 때문에 별도로 산출합니다. 산출 단위는 인방의 길이로 산출합니다. 주의해야 할 점은 인방의 길이가 개구부 양쪽으로 200mm 이상 걸쳐야 하기 때문에 길이에 더해 주어야 합니다.













인방 길이(m) = 개구부 폭 길이 + (0.2×2)

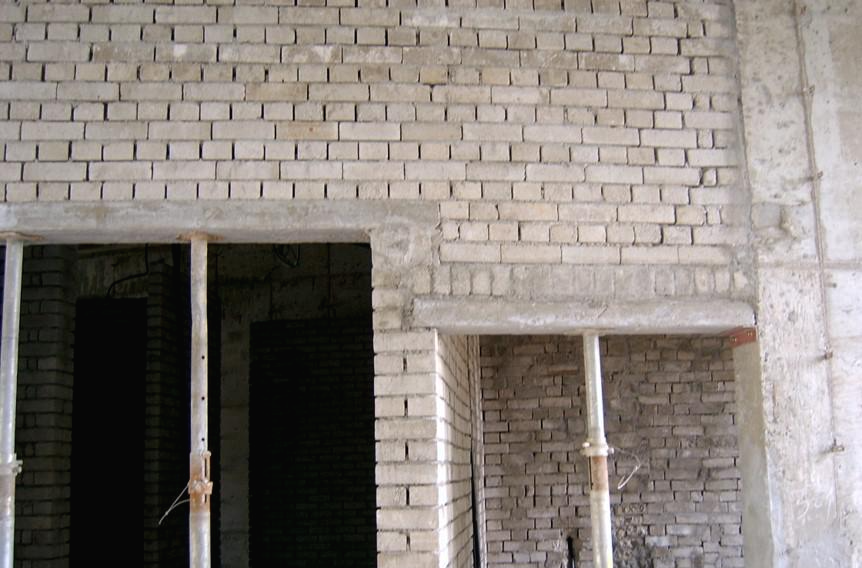

만일 위 사진에서 왼쪽 개구부의 폭이 900mm 이고, 오른쪽 개구부의 폭이 700mm 라면 인방의 수량은 어떻게 계산할까요?



0.9 + 0.2 × 2 + 0.7 + 0.2 × 2 = 2.4 (m) 입니다.

(3) 모르타르, 시멘트, 모래 등

벽돌을 쌓거나 치장하는데 필요한 모르타르(시멘트와 모래)량은 별도로 산출합니다. 우선 벽돌을 쌓으려면 쌓기용 모르타르가 필요합니다. 이 모르타르량은 표준품셈에서 표의 형태로 제시되어 있습니다. 모르타르량에서 시멘트량과 모래량이 어떻게 계산되었는지는 별도로 정리해 두었습니다.



▶ 모르타르에서 시멘트와 모래의 수량을 산출하는 방법

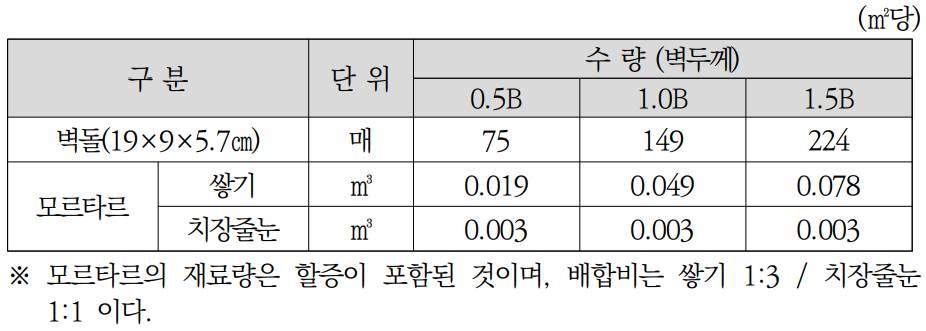

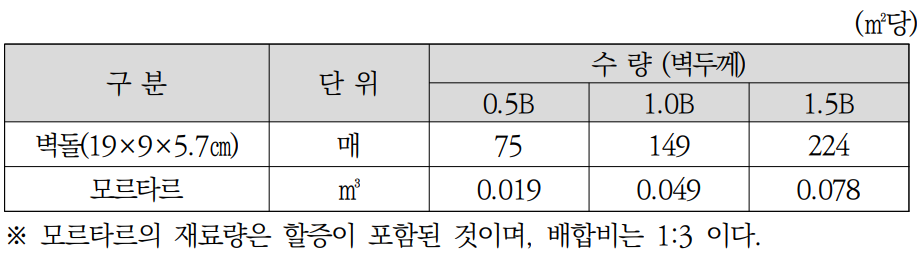

벽돌쌓기용 부자재 계산



위 표는 줄눈나비 10mm를 기준으로 했고 시멘트:모래의 배합비(용적)를 1:3을 기준으로 계산한 값입니다. 예전에는 1000매를 기준으로 모르타르량을 산출했는데, 최근 품셈이 개정되어 면적(m²)을 기준으로 산출하게 되었습니다.



앞에서 가로가 10m 이고 세로가 5m 인 벽면을 1.0B 쌓기로 쌓는다면 7450매의 벽돌이 필요하다고 계산했습니다. 이 벽돌을 쌓으려면 쌓기용 모르타르가 얼마나 필요할까요?



이 값은 표를 이용해서 계산할 수 있습니다.

50 × 0.049 = 2.45 (m³) 입니다.



예전처럼 1000매 기준으로 계산한다면, 7450 ÷ 1000 = 7.45

이 값에 표에서 제시한 0.33값을 곱하면 됩니다.

따라서 7.45 × 0.33 = 2.4585  ≒ 2.46 (m³)가 됩니다.



외부에 점토 벽돌로 쌓을 때는 치장줄눈을 추가로 시공합니다. 따라서 치장용 줄눈에 필요한 모르타르, 시멘트, 모래량을 추가로 계산해서 반영해야만 합니다.



▶ 치장줄눈의 시공

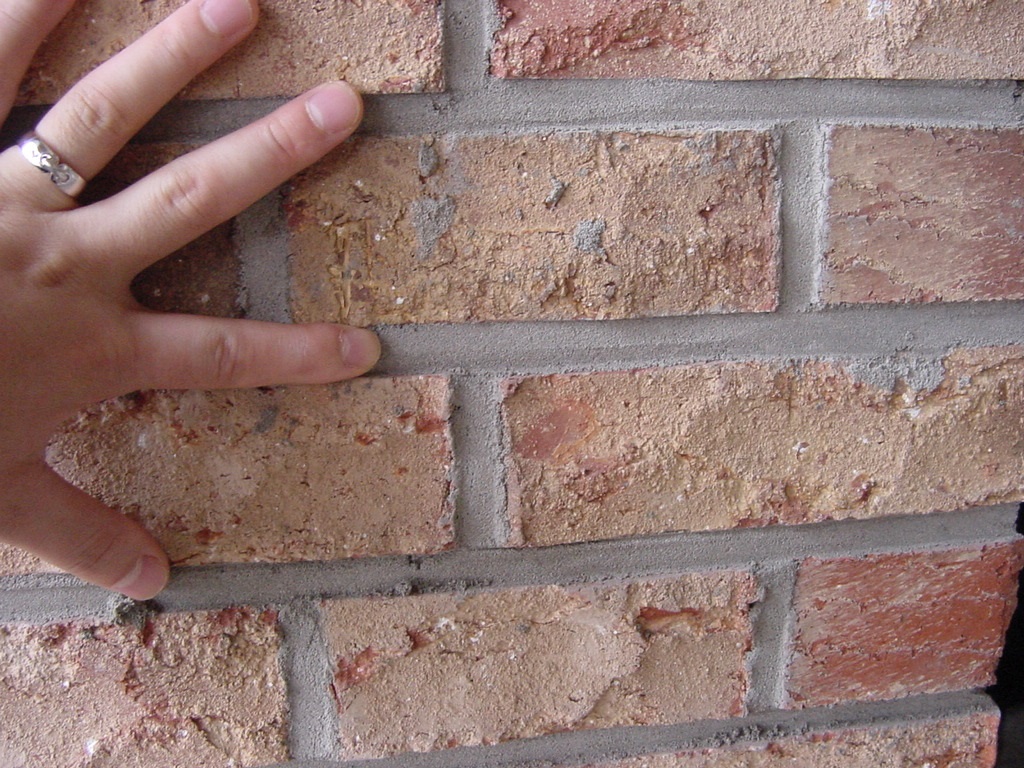

외부 점토 벽돌의 치장 줄눈





치장용 줄눈에 필요한 모르타르는 1:1 모르타르를 기준으로 합니다. 여기에 필요한 부자재량도 쌓기용 모르타르와 같이 표의 형태로 제시되어 있습니다.



치장용 줄눈 부자재 계산

이 표를 이용하는 방법은 쌓기용 모르타르와 동일합니다. 다만 이 표는 한 면만 치장할 경우의 값입니다. 대부분 한 면만 치장 줄눈을 시공하기 때문에 별 문제가 없지만 혹시 벽돌 내외부 모두 치장 줄눈을 만들어야 한다면 곱하기 2를 해서 두 배 값을 적용해야 합니다.



(4) 단열재 설치(공간쌓기)[m²]

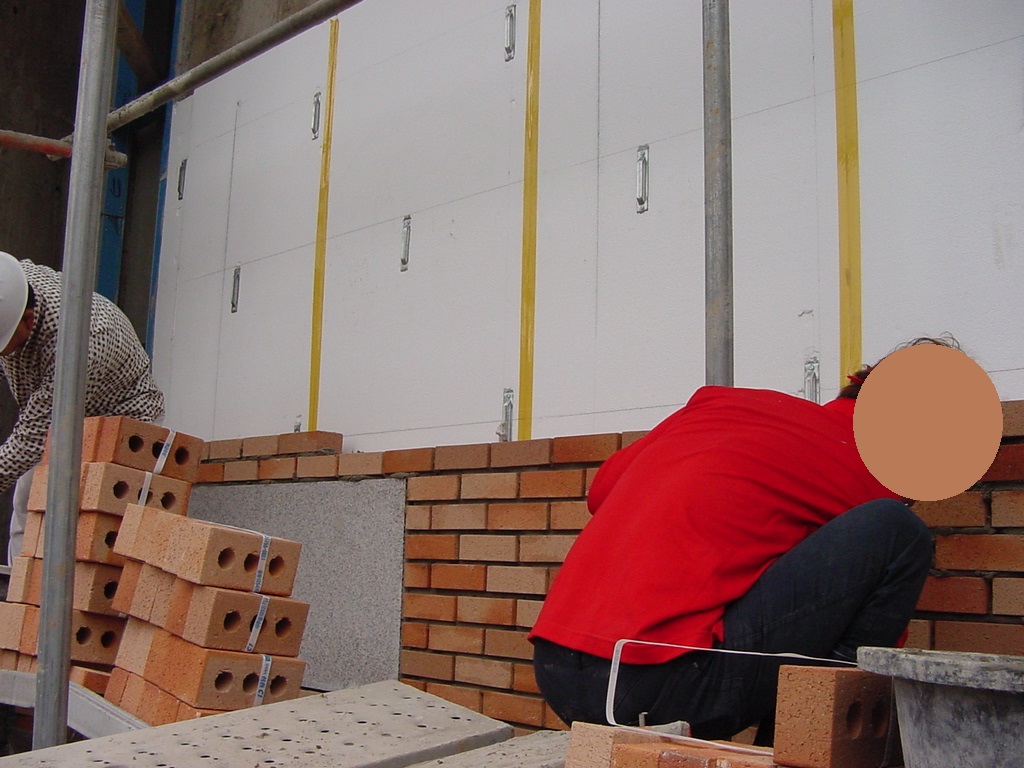

외벽에 점토 벽돌을 쌓을 때는 단열재를 부착한 후 공간 쌓기로 쌓는 경우가 많습니다.













따라서 설치하는 단열재를 산출해야 합니다. 산출하는 방식에 따라 단열재를 별도의 수장공사에서 산출하는 경우가 보통입니다. 벽돌 공간쌓기에 설치하는 단열재는 조적공사에서 산출하는 경우도 있기 때문에 누락하지 않고 산출하면 될 것 같습니다.
