규준틀은 면적[m²-수평규준틀]으로 산출하거나 개소[평규준틀 및 귀규준틀]로 산출하거나, 둘 중 한가지 방법만 사용하면 됩니다.
(1) 수평규준틀[m²]

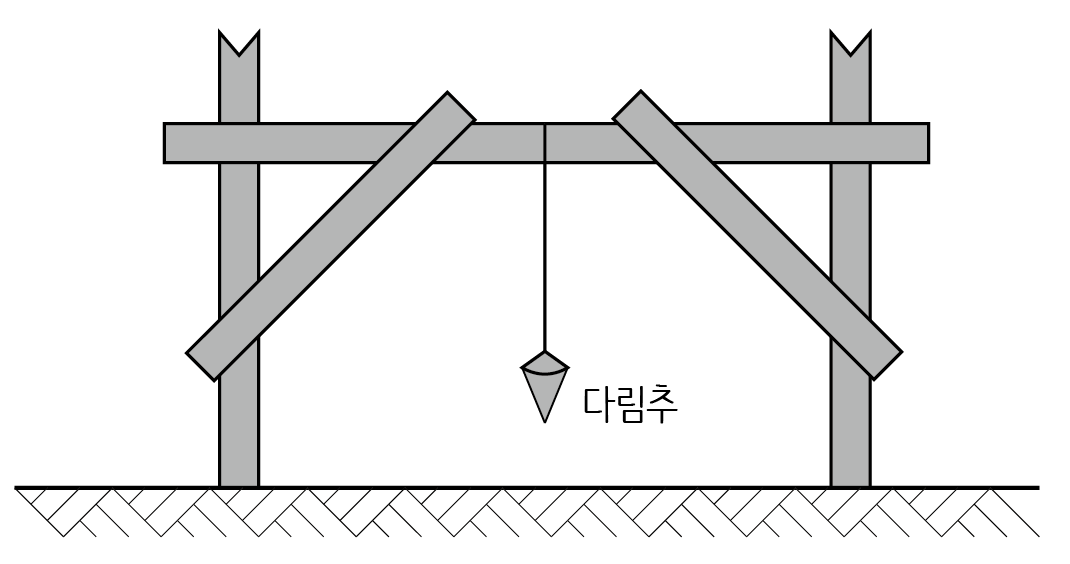

규준틀은 건물 각 부분의 위치 및 높이, 기초의 나비 또는 길이 등을 정확하게 결정하기 위하여 설치합니다.
수평균준틀의 지하, 지상층 중 가장 넓은 한 개 층의 바닥면적으로 산출합니다.
(2) 평규준틀 및 귀규준틀[개소]
수평규준틀을 적용(m²로 적용)하는 경우에는 평규준틀과 귀규준틀(개소로 적용)은 산출하지 않습니다.

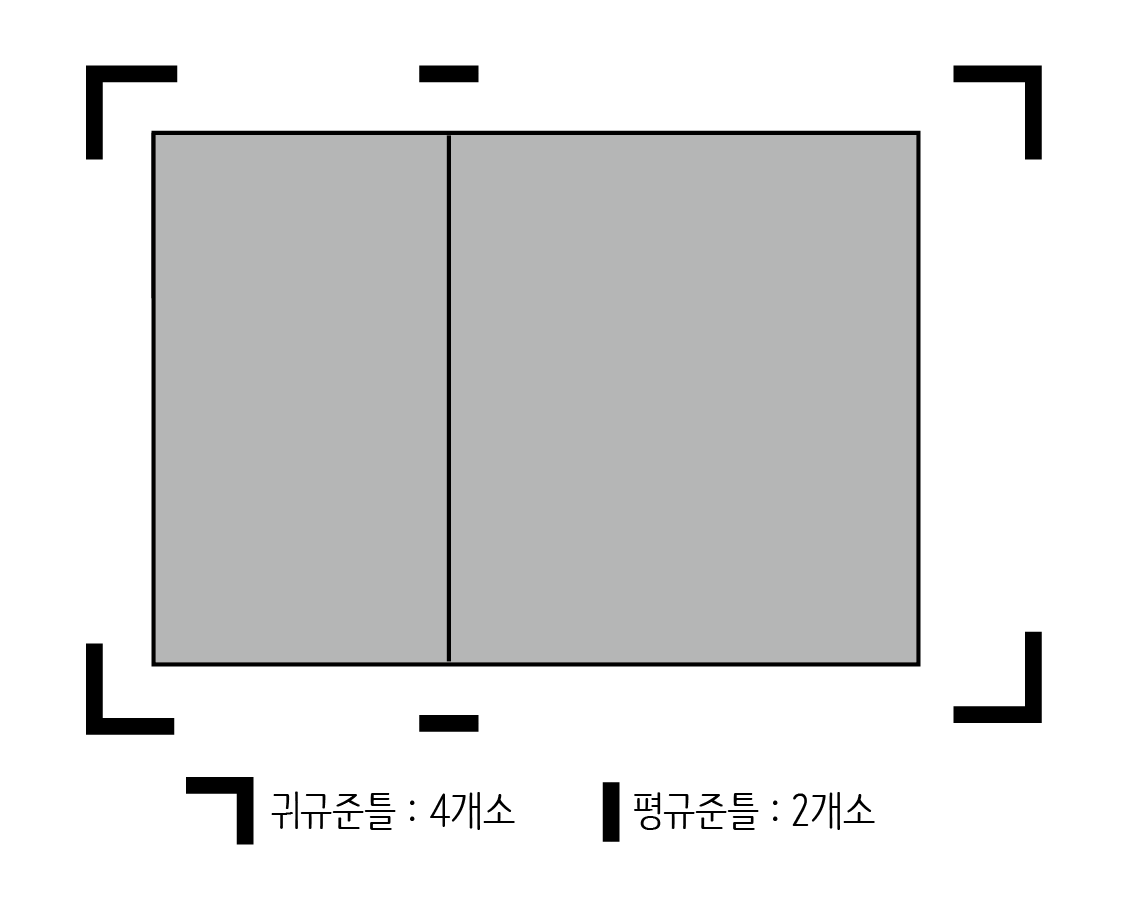

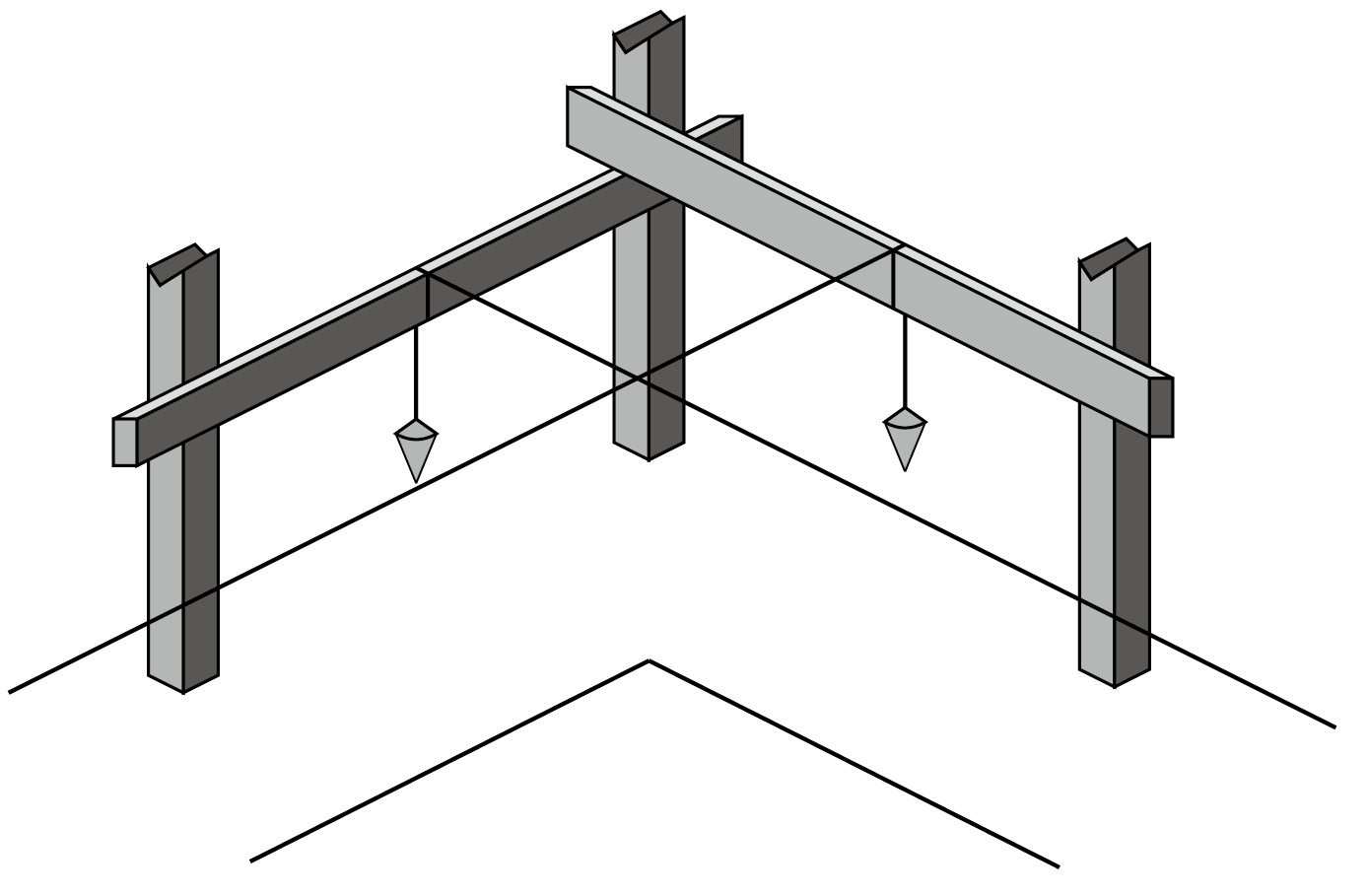

귀규준틀은 건물의 모서리에 설치하는 수평규준틀로서 건물의 외곽중심선을 표시하고, 평규준틀은 건물의 모서리에 설치하는 수평규준틀로서 기둥이나 구조체의 중심선을 표시합니다.
먹매김은 설계도의 치수에 맞추어 건물 바닥 및 벽 등의 부위에 연필, 먹 등으로 설치부분의 금을 긋는 것을 말합니다. 철근콘크리트 구조체를 세우기 위해 거푸집을 세우고 철근을 배근하려면, 부재의 정확한 위치에 맞추어 먹매김을 해야 합니다.

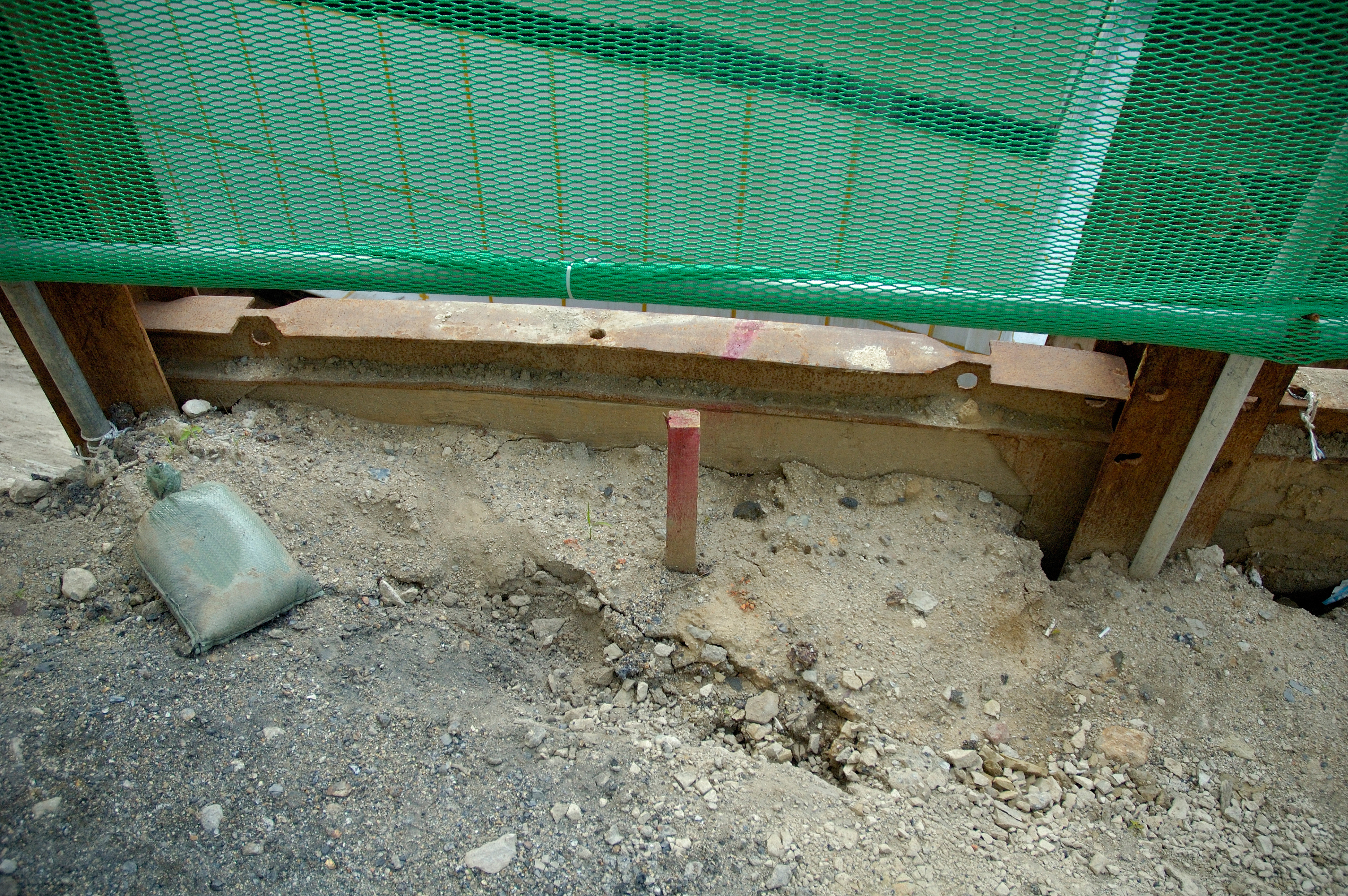

■ 측량과 기준먹
구조체를 설치하기 위해 모든 바닥에 먹매김을 해야 하기 때문에, 먹매김의 수량 산출은 건축물 연면적(m²)으로 산출하며, 구조, 마감을 포함합니다.

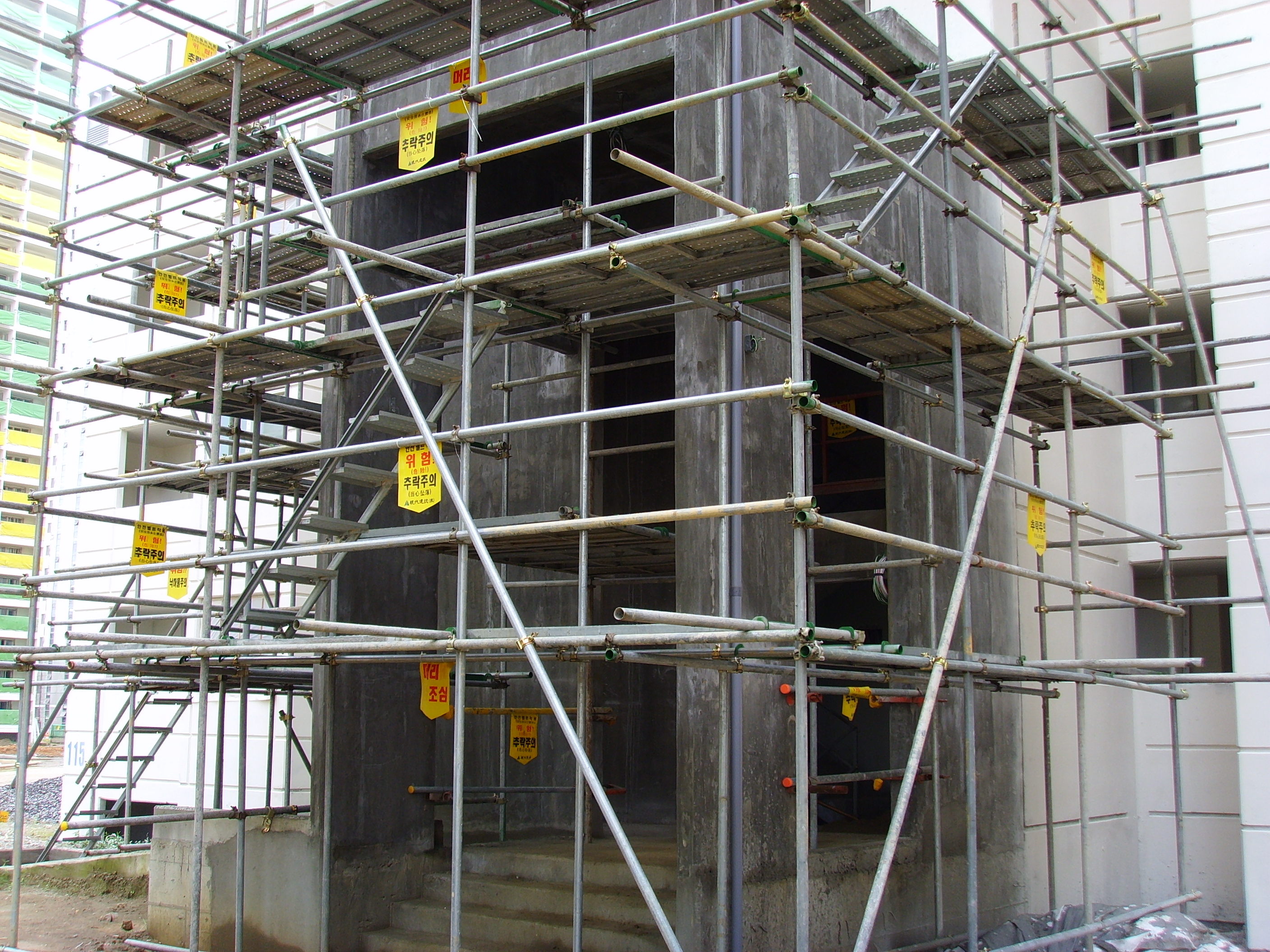

외부비계는 건물 외벽의 철근콘크리트공사, 미장 및 타일, 석공사 등을 위한 가설물을 말합니다. 구조체 작업뿐 아니라 외벽체 마감 공사를 위해서 반드시 필요할 뿐 아니라, 작업자의 안전 등을 위해 다양한 용도로 활용합니다.
■ 직접가설 - 비계

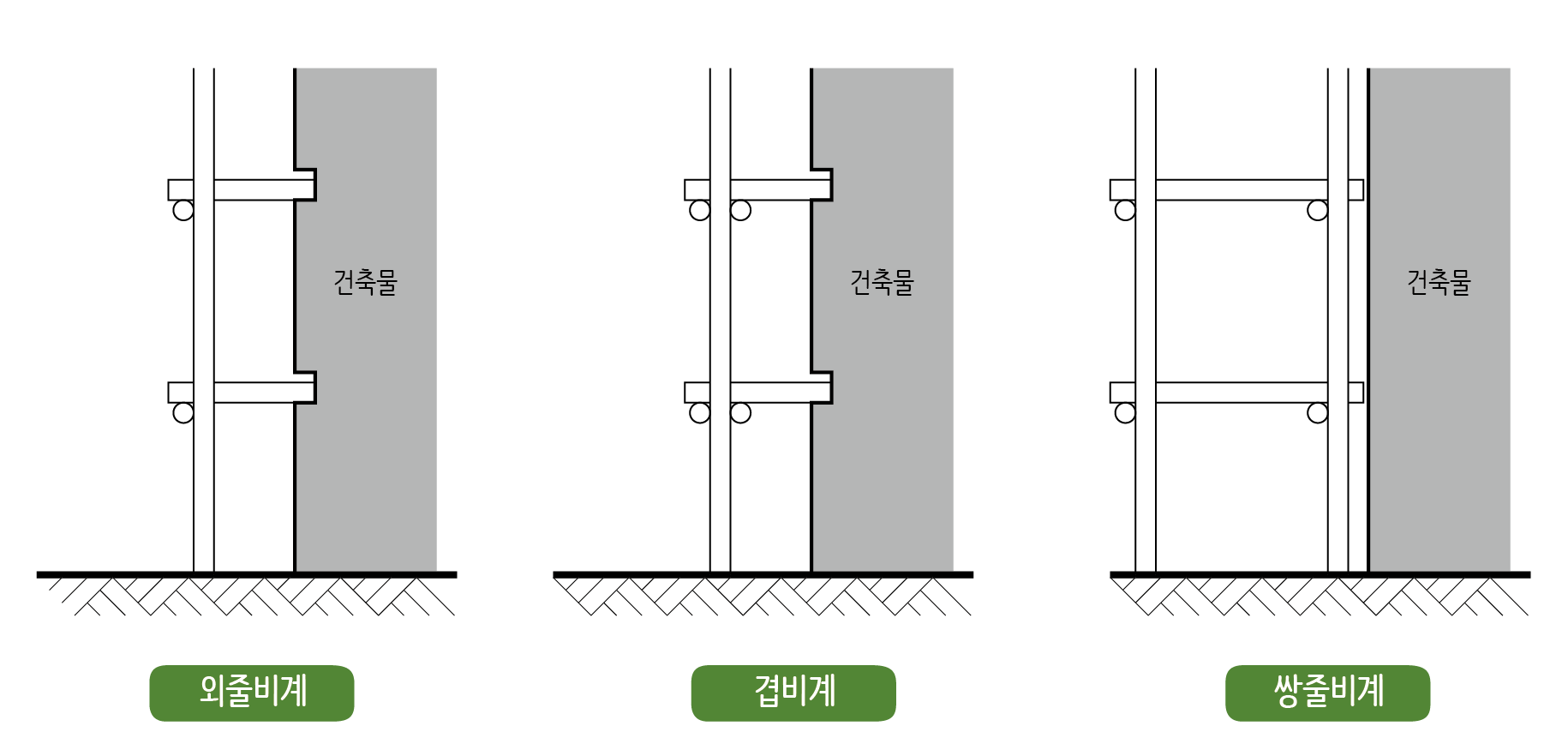

외줄비계, 겹비계, 쌍줄비계로 나누는데 작업발판을 설치하기 위해 쌍줄비계를 많이 설치합니다.

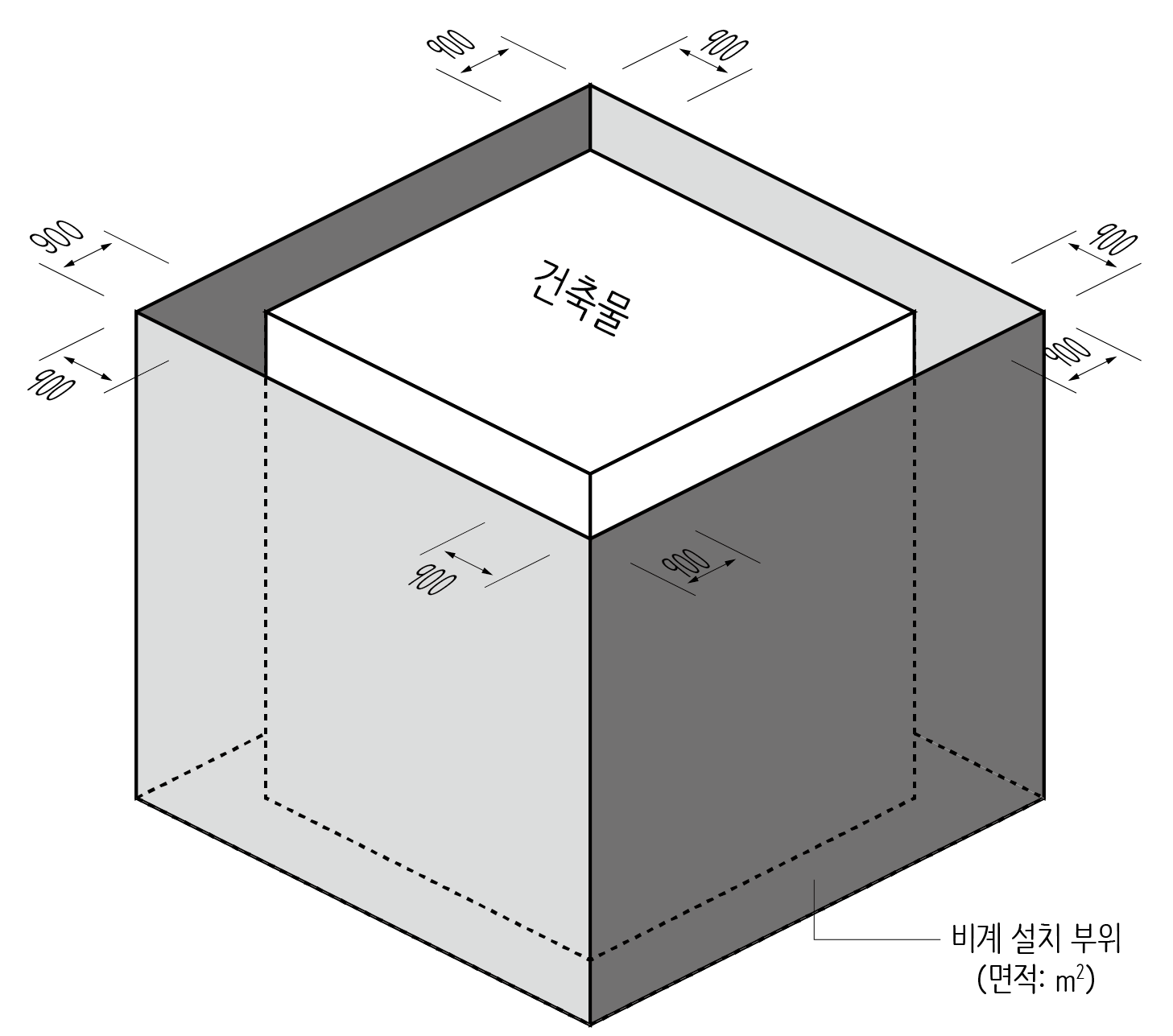

비계는 건물 외벽 주위를 따라 비계를 설치하는 면적(m²)을 계산합니다. 따라서 비계의 외주길이에 비계 설치 높이를 곱해서 계산할 수 있습니다.
비계면적(m²) = 비계 설치 외주길이 × 비계 높이(H)
(1) 비계의 높이 산정

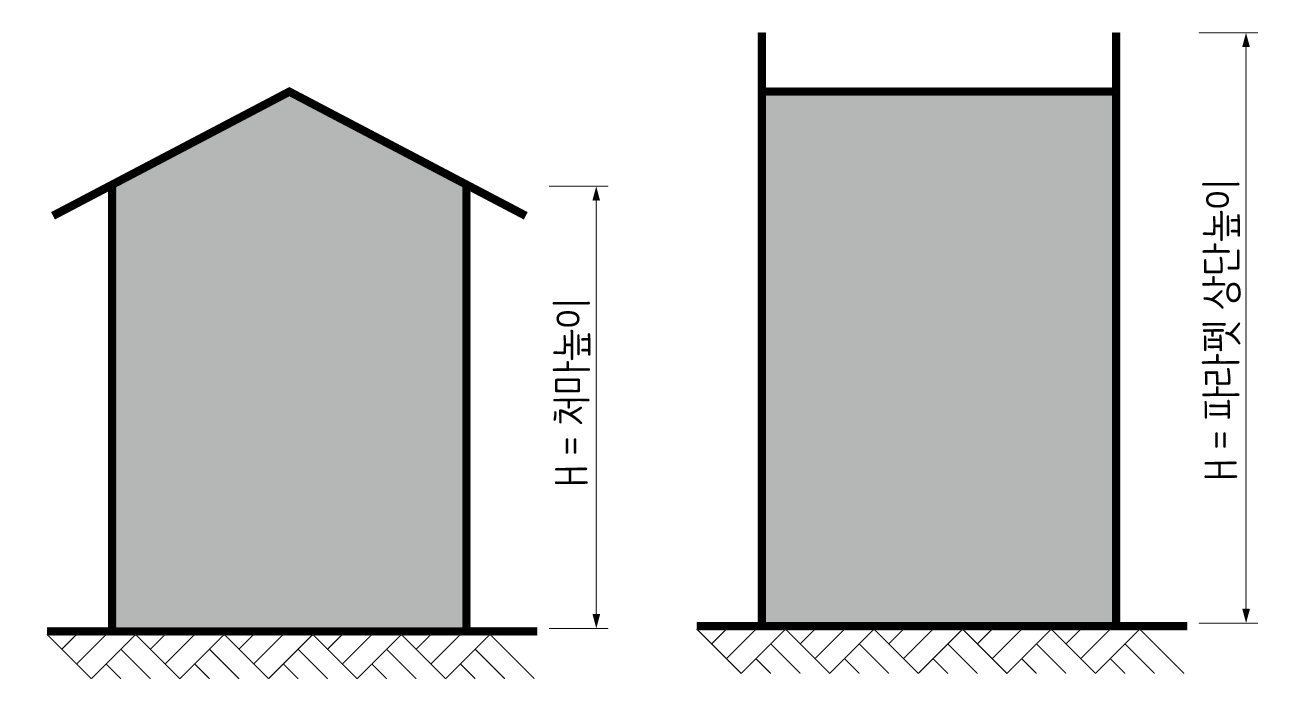

비계 높이는 경사지붕이면 처마높이까지, 평지붕이면 파라펫 상단까지 적용합니다.
실무에서는 1.2m를 더 가산해서 산정하기도 합니다. 파랏펫 상단에 맞추어 비계를 설치하면 작업자가 전도될 위험이 있어, 일반적으로는 파라펫 상단 높이보다 더 높게 비계를 설치합니다.
(2) 비계의 외주길이 산정
건물 외부로 둘러싸는 비계의 외주길이를 산정할 때는 비계의 종류에 따라 구분해서 적용해야 합니다.
쌍줄비계는 RC나 SRC조 건물의 비계 설치 면적을 산출할 때 외벽 외면에서 900m 떨어진 외주길이를 적용합니다.
목조 건물이면 건물외벽 중심선에서 900mm 떨어진 외주길이를 적용길이를 적용합니다.
그림에서 보면 비계을 설치하는 외주 길이는 건물 외주길이에 0.9m씩 8군데가 늘어난 것을 알 수 있습니다. 따라서 일반적인 쌍줄비계의 면적은 다음과 같이 산출합니다.
비계면적(m²) = [건물 외주길이(L) + 8 × 0.9] × 비계 높이(H)
외줄비계, 겹비계는 RC나 SRC조 건물이면 외벽 외면에서 450m 떨어진 외주길이를 적용합니다. 목조 건물이면 건물외벽 중심선에서 450mm 떨어진 외주길이를 적용합니다. 외줄비계나 겹비계는 간단한 형태이기 때문에 면적을 약간 줄여서 산정합니다.
※ 건물 외주길이(L)의 계산
건축물은 사각형 형태도 많지만 불규칙한 형태도 많이 있습니다. 비계면적을 산정할 때는 건물 평면을 보고 정확하게 계산해야 합니다.

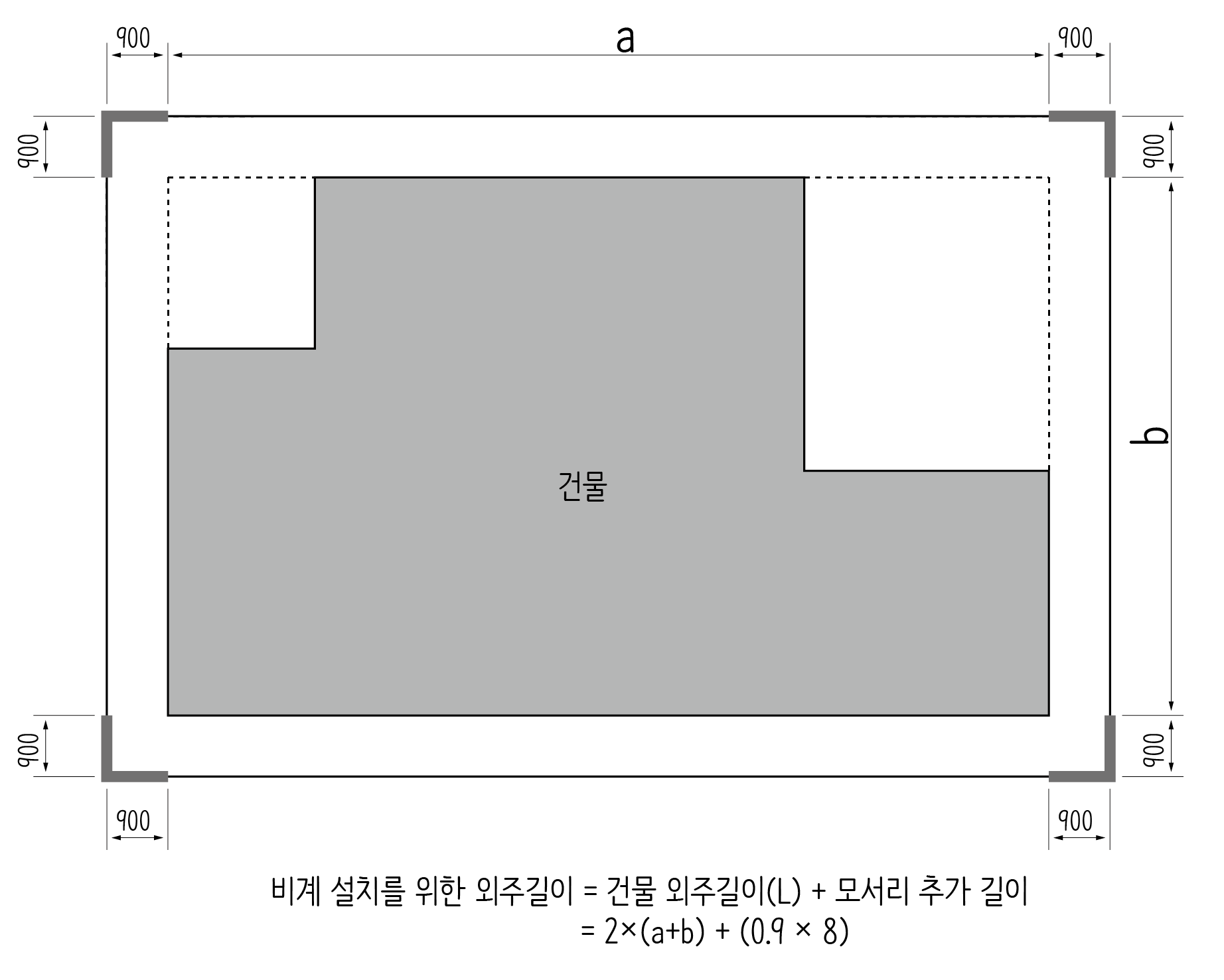

불규칙한 형태라도 사각형의 꼭지점이 접혀진 형태라면 비교적 단순하게 계산할 수 있습니다. 이렇게 꼭지점이 접힌 형태의 둘레 길이는 원래의 사각형 둘레 길이와 같습니다. 그래서 건축물의 꼭지점이 접힌 형태이면 건축물 외주길이를 2 × (a + b) 계산할 수 있습니다.

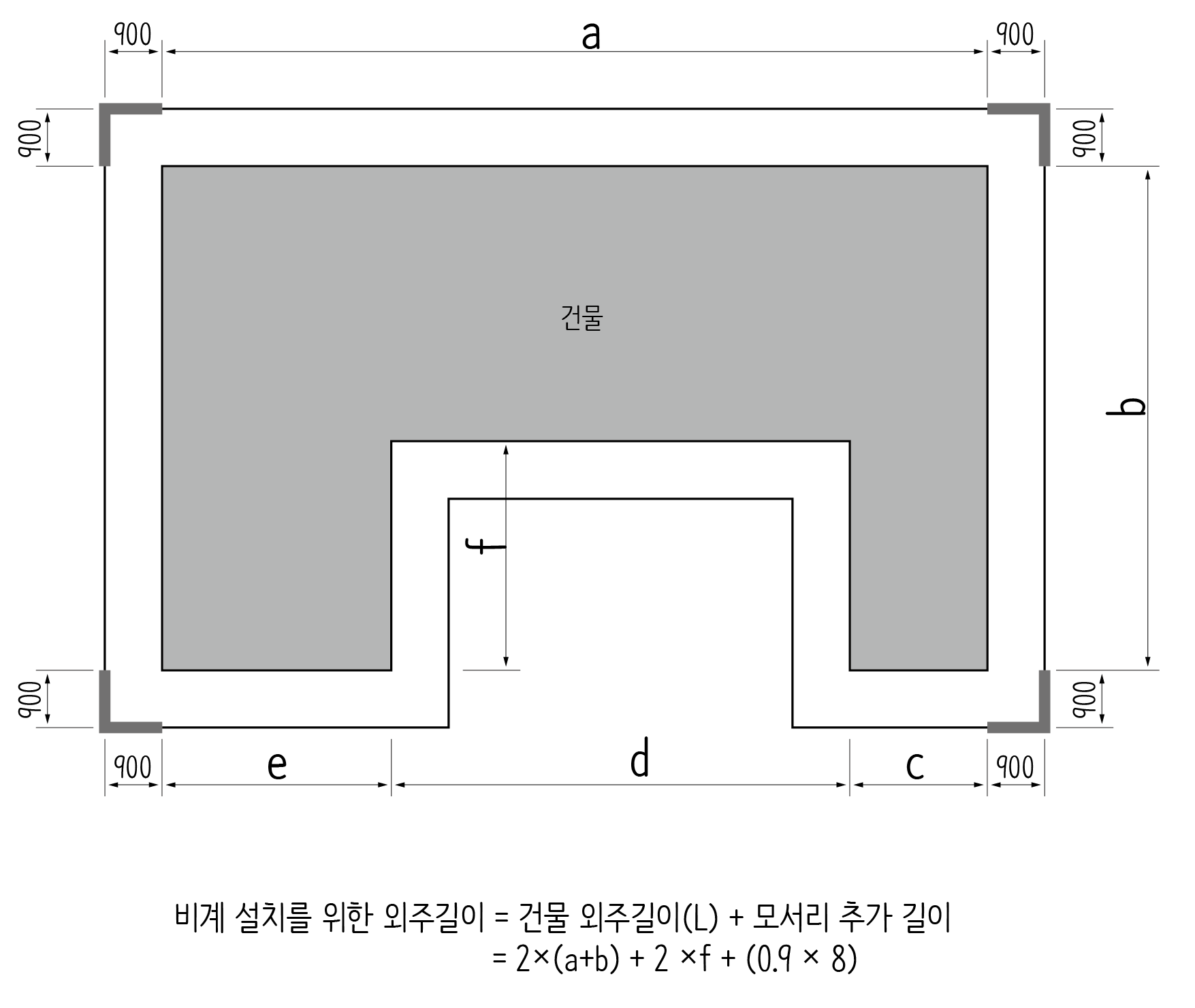

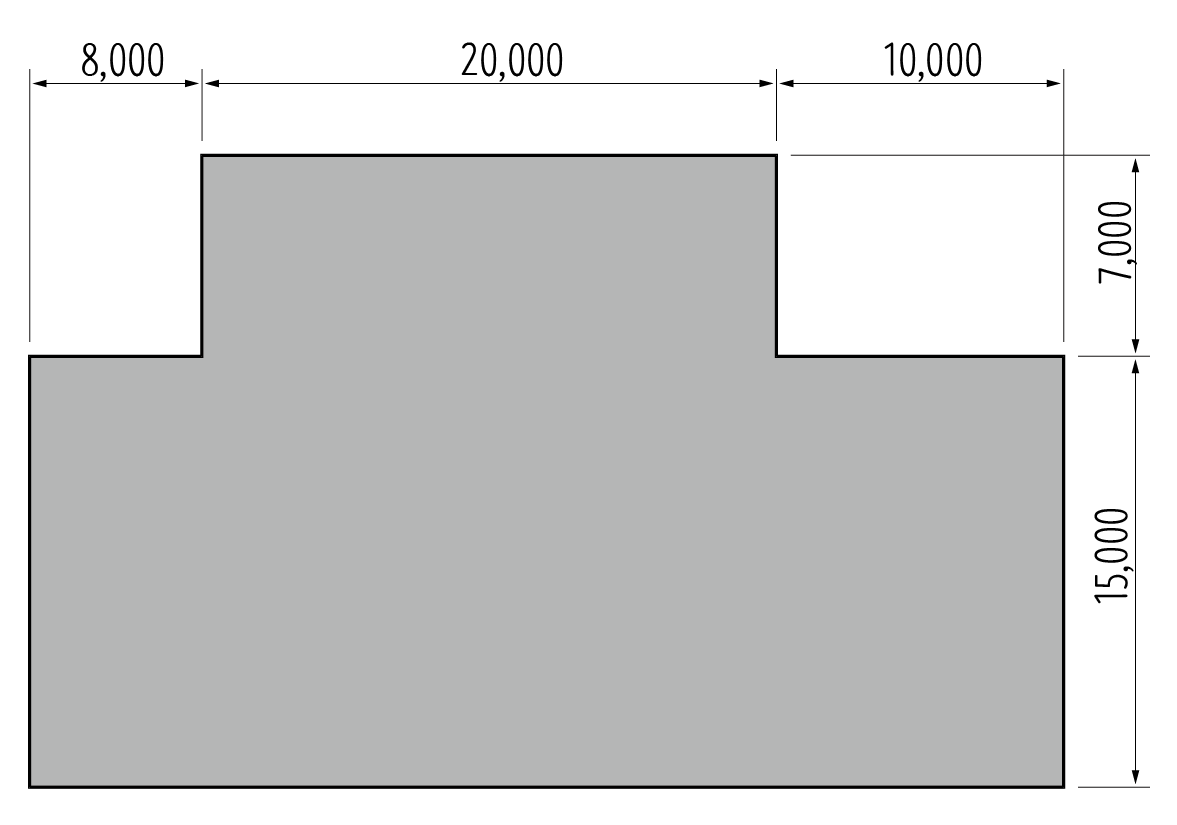

그런데 꼭지점이 아닌 사각형의 변이 접힌 형태라면 건축물의 외주길이가 2 × (a + b) 보다 늘어납니다. 그림과 같이 접혀있다면 2 × (a + b) + 2 × f로 계산해야 합니다.
다음과 같은 건축물의 평면도가 있을 때 비계를 30m 높이로 설치해야 한다면 비계의 면적은 얼마나 될까요?
건물 외주길이(L) = (3.8 + 2.2) × 2 = 12.0 입니다.
따라서 비계의 설치 면적(m²) = (12.0 + 0.9 × 8 ) × 30 = 576(m²)
