네트워크 다이어그램 - ADM(Arrow Diagram Method) 작성법

공정관리/네트워크공정표

by GoldenRain 2023. 9. 26. 15:08

본문

반응형

공정표를 작성하는 과정은 먼저 도면을 보고 수행할 작업을 모두 나열한 후 작업의 선후행관계를 고려하여 작성하게 됩니다. 따라서 수행할 작업을 모두 나열하고 작업의 선행관계를 표시한 표를 보고 작업하게 되는데, 여기서는 ADM을 어떻게 작성하는지 살펴보겠습니다.



네트워크 다이어그램 - ADM(Arrow Diagram Method) 개요/ AOA(Activity-on-arrow)

 네트워크 다이어그램 - PDM(Precedence Diagramming Method)

 일정계산(ADM) - CPM

 작업의 여유시간(Float) 계산 - ADM기법



ADM 작성 방법

1. 분기작업(동시작업) : 아래 표와 같이 어떤 작업(A)의 후속작업이 두 개 이상(B, C) 존재할 경우 이를 분기작업 또는 동시작업이라고 합니다.  표에서는 선행관계에 같은 작업이 두 군데 이상 나타나는 경우입니다.





2. 병합작업 : 아래 표와 같이 두 개 이상의 작업(A, B)이 완료된 후에 어떤 작업(C)가 시작할 경우 이를 병합작업이라고 합니다. 이 경우 표에서는 선행관계에 두 개 이상의 작업이 동시에 표기됩니다.



3. 교차작업 : 두 개 이상의 작업이 완료된 후에 2개 이상의 작업이 시작되는 경우를 교차(cross)작업이라고 합니다. 표에서는 선행관계에 두 개 이상의 작업이 여러 개의 작업에 나타납니다.



4. 종속작업 : 공정표에서는 선행작업이 끝나야만 후행작업을 시작할 수 있는 종속작업의 유형이 여러 가지 나타날 수 있습니다. 표에 나타난 선행관계를 보면서 ADM으로 어떻게 표현하는지 익혀두시면 도움이 됩니다.





결합점번호 부여 방법

공정표 작성이 완료되면 작업을 구분하기 위해 결합점번호를 부여합니다.  특별히 정해진 방법은 없으나 일반적으로 왼쪽에서 오른쪽으로 위에서 아래로 진행하면서 큰 수를 기입해 나갑니다. 자연수를 사용하는데 나중에 작업을 추가할 경우를 대비해서 10, 20, 30, 40 …….과 같이 어느 정도 배수의 형태로 기입하는 것이 좋습니다.





ADM 작성 실례

ADM을 그리는 단 하나의 방법이 있는 것은 아닙니다. ADM을 그리기 위한 일반적인 순서는 다음과 같습니다.



  1.  작업의 순서를 정하기 위해 Sequence Step를 구한다. PDM에서 SS를 구하는 것과 같습니다. SS를 구하는 것은 PDM기법을 참고하시기 바랍니다. ▶ 네트워크 다이어그램 - PDM(Precedence Diagramming Method)
  2.  SS=1인 작업부터 순차적으로 그려나가는데, 분기되는 병행 작업의 선분만 우선 그리고, 절점이 확정된 후 화살표를 그리는 것이 좋습니다. 이 때 나중에 병합되는 작업을 고려하여 작업의 순서를 정합니다. 가능하면 가장 많이 분기되는 작업을 가운데에 위치하도록 표기합니다.
  3.  SS>1인 작업을 순차적으로 화살표로 표시합니다.
  4. 선행작업을 고려하면서 결합점과 더미를 연결합니다. 이 때, 가능한 더미가 교차하지 않도록 연결합니다. 더미의 개수에 신경 쓰지 않아도 됩니다.
  5. 최후 작업까지 연결한 후 불필요한 더미를 제거합니다.

다음과 같은 작업이 있을 때 ADM으로 그려보겠습니다.

작업명 선행관계
A -
B -
C A
D A
E A
F B,C
G B,C
H D
I D, F
J E, H, G, I





먼저 작업의 선행관계에 따라 각 작업의 순서가 어떻게 되는지 SS를 구해봅니다.

작업명 선행관계 SS
A - 1
B - 1
C A 2
D A 2
E A 2
F B,C 3
G B,C 3
H D 3
I D, F 4
J E, H, G, I 5



SS를 구해보면 각 작업의 순서를 파악할 수 있습니다. 순서가 가장 빠른 작업이 A, B 작업이나 이 두 작업부터 시작합니다.



첫번째에 표시한 작업들의 후행작업을 살펴보면 A작업이 세 번 분기되고, B작업은 C작업과 함께 교차작업으로 진행하는 것을 알 수 있습니다.



이제 SS가 2인 작업(C, D, E)을 그리는데  A작업에서 분기되는 것을 알 수 있습니다. 이 세 작업의 위치를 결정할 때는 가장 많이 분기되는 작업을 가운데에 두는 것이 좋습니다. E작업은  한 번만 분기되므로 가장 외곽에 놓고, C와 D가 모두 2번 분기되지만 C작업은 B작업과 병합되어야 하므로 B작업과 가장 가까운 위치에 둡니다.





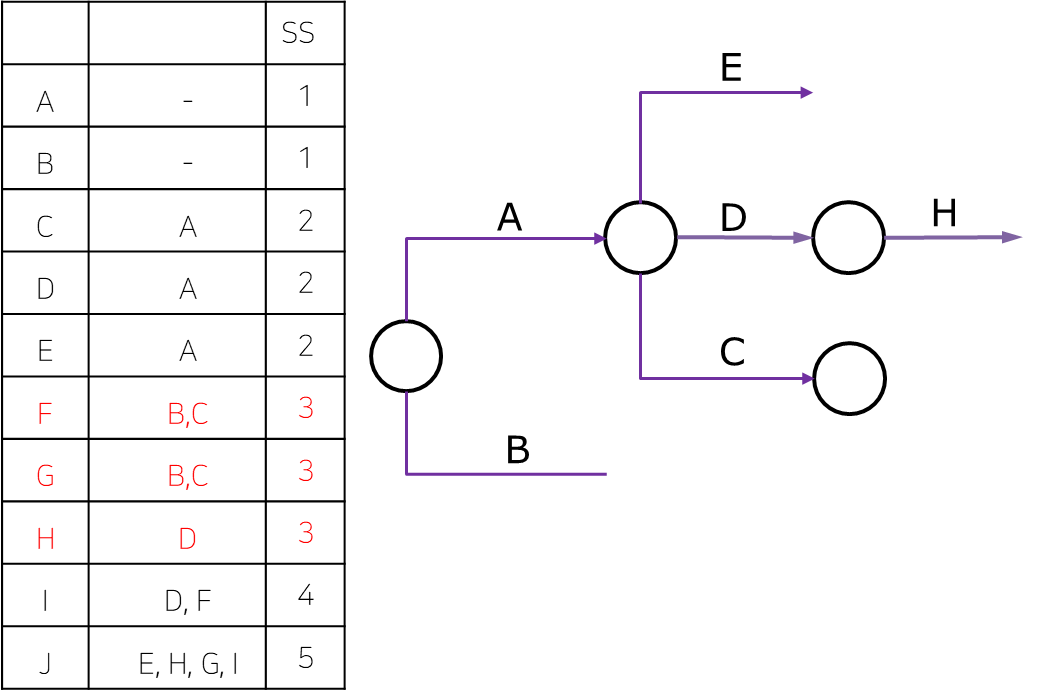

이제 SS가 3인 작업을 그립니다. H작업의 선행작업은 D작업밖에 없으므로 가장 간단합니다.





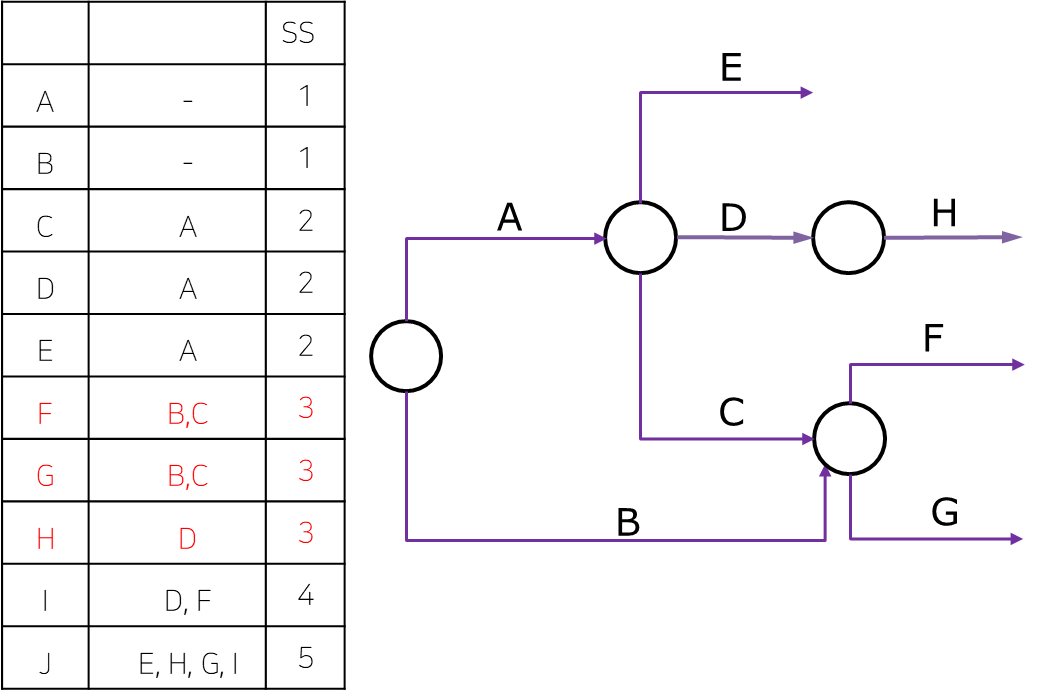

F작업과 G 작업은 B, C작업과 교차됩니다. 따라서 하나의 절점으로 연결해서 X자 형태가 되도록 작성합니다.



이제 SS가 4인 작업으로 I작업이 있습니다. . I작업의 선행작업은 D와 F이므로 두 작업을 한 개의 절점에 연결합니다.



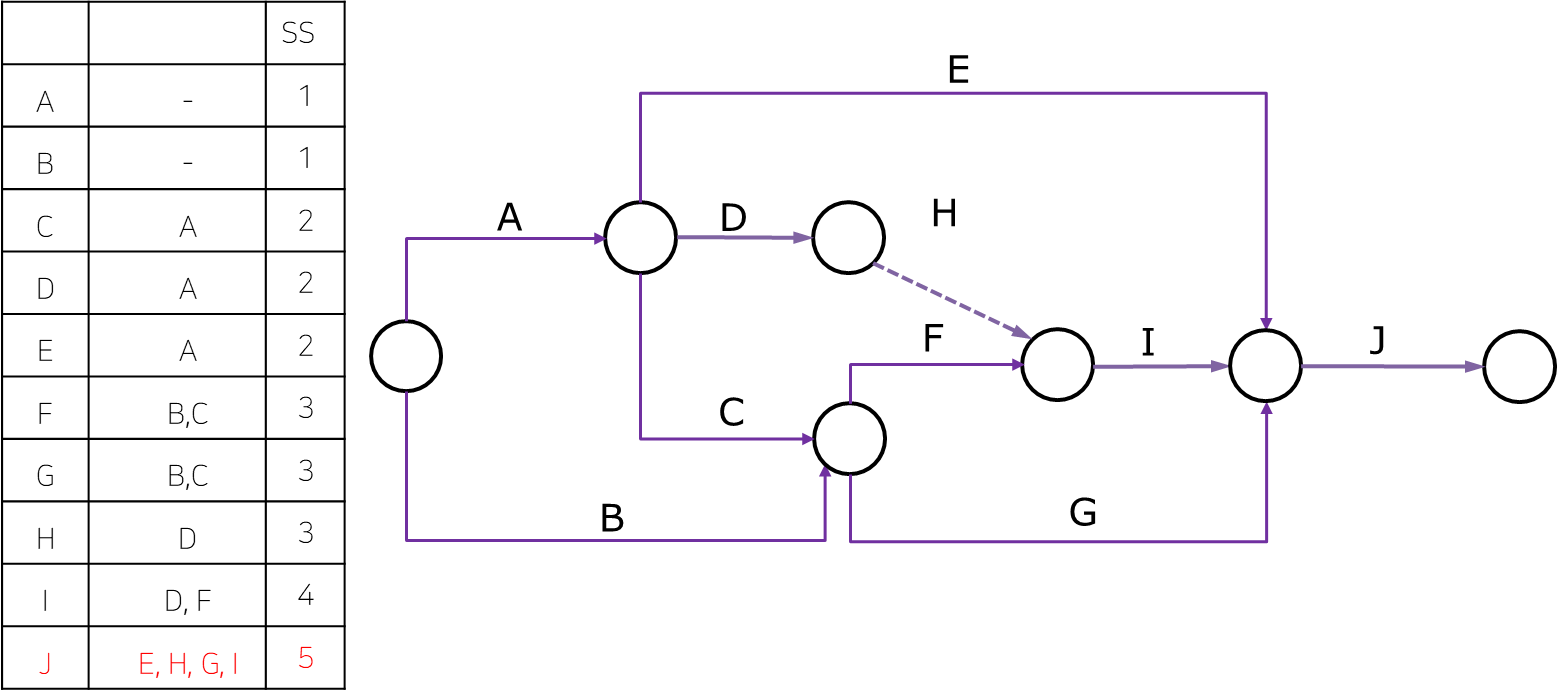

이제 마지막 SS가 5인 J작업이 남았는데 J작업의 선행작업은 E, H, G, I 이므로 각 작업을 한 개의 절점에 연결합니다.

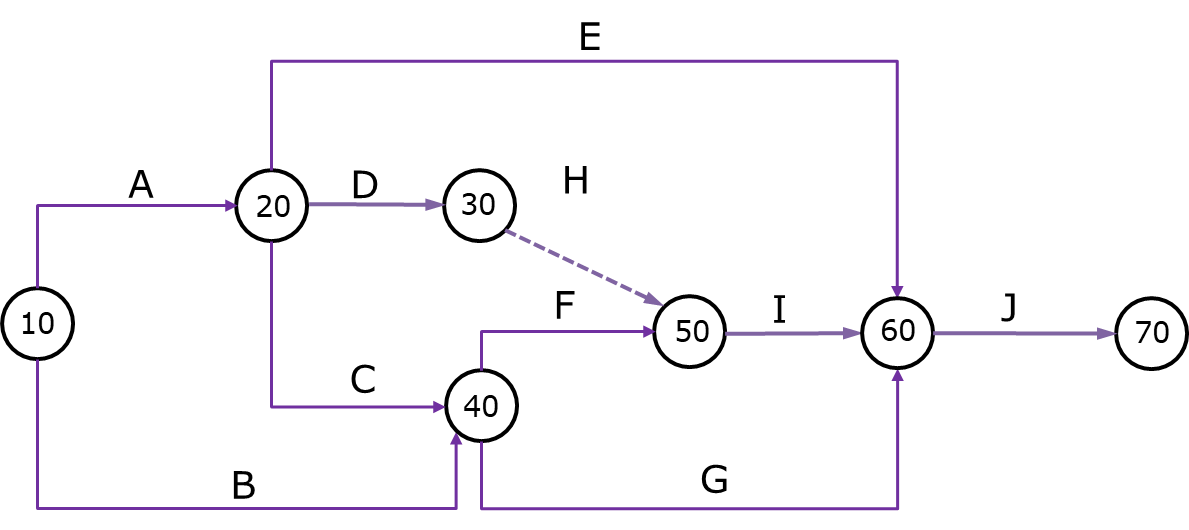

최종적으로 절점에 번호를 부여해서 나타내면 다음과 같습니다.
